Secure CRT 含义

Secure CRT


Secure CRT 是一款支持 SSH(SHH1 和 SSH2)的终端仿真程序,适用于 Windows、Mac Linux 的客户端为主机的软件。Secure CRT支持 SSH,同时支持 Telnet rlogin 协议。

我们主要使用该工具的 Serial 协议,来查看相机运行的工作日志,和方便查找追溯软件出现的缺陷位置。




一、Secure CRT 的下载


Secure CRT 下载需要到官网去下载,正版官网下载地址如下:

https://www.vandyke.com/cgi-bin/releases.php?product=securecrt



二、Secure CRT 的安装


下载、安装网址:

https://blog.csdn.net/qq_39052513/article/details/100272502



三、调试串口(Secure   CRT)搭建说明


使用条件:电脑一台,G1公版(摄像头主板+sensor 模组),使用公司指定 type-C 转接板(TYPE-C-ZJB V1.0),串口板。

首次使用,需在电脑上安装“SecureCRTPortable.exe”串口工具。注意:根据使用的电脑系统类型来安装相对应的工具,32 位或 64 位。

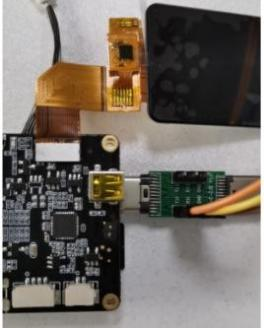

机器供电开机,串口板中的 GND、RXD、TXD 分别连接到 type-C 转接板的 GND、TX1、RX1 位置。type-C转接板插到 G1 主板 Type-C 接口位置。在电脑“计算机”“管理”“设备管理器”读到端口,如:COM3 ,如下图所示:


Secure CRT


Secure CRT     Secure CRT


1、按照上述要求搭建好后,打开电脑上按装的 Secure CRT 工具,首次使用时,点击“快速连接图标”(如下图标记的位置),根据电脑上识别的端口号,快速添加 Serial com


Secure CRT


2、在快速连接窗口,在协议那一栏选择“Serial”:


Secure CRT


再在重新弹出的窗口中,按下图标记的选择。再点击连接,进入日志显示界面。

特别注意:端口根据电脑上识别的端口号选择。


Secure CRT


3、显示 CRT 串口日志界面:


Secure CRT



四、自动保存日志打印的方法

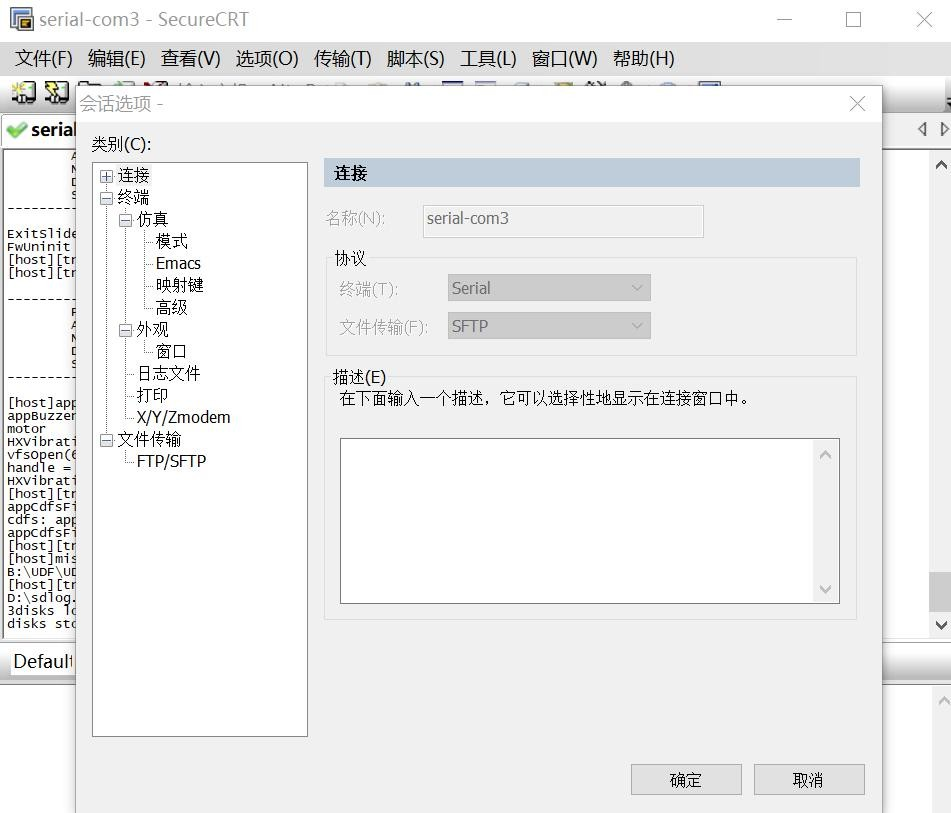

1、在菜单选项栏中鼠标点击“选项”,勾上“自动保存选项”,再在下拉栏中点击进入“会话选项”:


Secure CRT


2、在“会话选项”中,在“类别”那一栏点击“日志文件”:


Secure CRT


3、在“日志文件名”那一栏,点击右侧“点点”图标,选择 log 保存路径,还可以在文件名处重命名,设定完成后,点击“保存”,就可以将打印的 log 日志保存到已设定的路径位置啦。

注意:需在“日志文件”→“选项”勾选“在连接上开始记录日志”,在打开串口界面时,才会自动保存 log 信息。设置完成后,点击“确定”。


Secure CRT


Secure CRT


Secure CRT


4、打印的 log 添加时间日期显示:

再次点击选项,选择“会话选项”,点击“日志文件”,在“自定义日志数据”输入如下图中标注的内容,设置完成后,点击“确定”。如:

连接时(U):[%Y%M%D_%h:%m:%s]

在每行(E):[%M%D_%h:%m:%s]


Secure CRT


5、点击“断开连接”图标,在弹出的提示框中点击“是”;在点击重新连接;然后点击“文件”,在菜单下拉栏中,查看“会话日志”是勾选状态,表示有保存 log 信息。



Secure CRT



Secure CRT


Secure CRT



6、在设置保存的路径下,查看保存的 log 信息。


Secure CRT
