防抖摄像头模组 USB摄像头(摄像头主板+IMX258摄像头模组)组合

二维码
SOC/DSP主控 iCatch Vi37M
图像传感器Sensor IMX258 1/3.1(13M)
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1300万
储存卡 4GB-512GB(Class10/U1/U2/U3)
防抖功能 光学防抖
镜头参数 FF-IMX258 117°光学防抖镜头
USB功能 USB读卡数据、USB摄像头、USB复用Uart串口
WiFi功能 可选配
HDMI输出 支持
显示屏 可选配
PCB板尺寸 38*38mm
音频 支持录音功能
微信扫一扫咨询
产品详情

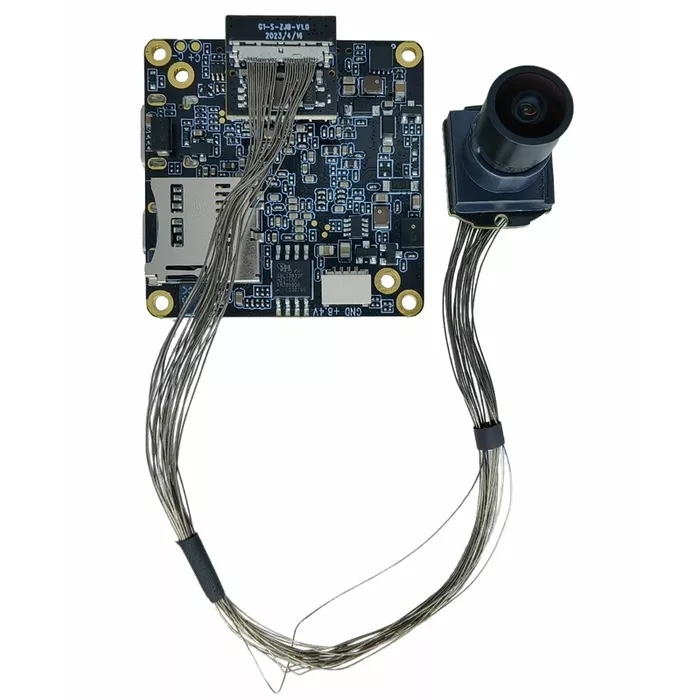

DIY摄像机(摄像头主板+IMX258摄像头模组)组合


一、产品概述


该DIY摄像机组合方案搭配了 iCatch Vi37M摄像头主板IMX258光学防抖摄像头模组使用极细同轴线连接,方便各种安装场景。

这套DIY摄像机搭载 iCatch Vi37M‍ 芯片,最高支持4K@60FPS(插值)、4K@30FPS、2.7K@60FPS、1080P@120FPSH.264编码的视频。摄像头模组采用 SONY IMX258 图像传感器,彩色方形像素陈列,有效像素为1300万。支持OIS光学防抖图像增稳功能,可修正4度以内的轻微抖动。

载支持Type-C接口、HDMI高清接口、TF卡卡槽(最高支持512G TF存储卡)、电池接口、2个控制按键、数字硅麦、蜂鸣器,可拓展网口、wifi、显示屏、串口、DC直流供电、ADC五向按键、PWM等接口。PCB板尺寸为38*38mm,摄像头主板加上Sensor转接板座子的高度为12mm

DIY摄像机(摄像头主板+IMX258摄像头模组)组合方案,广泛适用于防抖摄像头、USB摄像头、HDMI摄像头、工业相机、拍照相机、航拍摄像机运动相机‍、穿戴摄像头、工作记录仪等视频摄像产品。


防抖摄像头模组          防抖摄像头模组


二、规格参数


项目参数说明项目参数说明
主控芯片(DSP)iCatch Vi37M镜头型号FF-IMX258 117°光学防抖镜头
图像传感器SONY IMX258(13M)传感器类型CMOS
Sensor接口MIPI电池电压7.7V高压锂电池
有效像素点1300像面大小1/3.1(5.867mm)
存储类型外置TF卡,支持8G~512G class 10以上卡,推荐使用U3Type-C接口Type-C USB 5V连电脑U盘模式;连电脑PCCAM(摄像头)模式
像素点大小
1.12um
EIS防抖OIS光学防抖图像增稳
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity
20%-80%PCB尺寸38*38MM
扩展接口网口、Wifi、显示屏、Uart*3串口、DC直流供电、ADC五向按键、PWM
视频分辨率
4K@24/25/30fps,4K@48/50/60fps(插

2.7K@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60fps,1080P@120fps(插

720P@24/25f/30/48/50/60/120,720P@240fps(插

拍照分辨率
20M(5200x3900)(插值)

13M(4208x3120)

12M(4000x3000)

10M(3648x2736)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

焦距Focal Length
2.35mm
镜头TTL Total Length
光圈(F/NO.)
2.4对角FOV(D)117±5°
水平FOV(H)89.5±5°垂直FOV(V)60±5°
材质Construction6 elements ,all plastic畸变TV Distortion<-10.5%





三、硬件接口功能说明


防抖摄像头模组


Sony IMX258 光学防抖摄像头模组:

采用SONY IMX258 图像传感器,彩色方形像素陈列,可支持拍摄1300万像素照片,录制 4K@30FPS 的视频。模组尺寸为19*19mm,支持OIS光学防抖图像增稳功能,可修正4度以内的轻微抖动。


USB Type-C接口

此接口支持USB标准的5V电源输入,为摄像头模块供电,也可给电池充电。USB接口连接电脑可直接读取TF卡内文件,当作U使用,还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配专用G1-USB串口转接板使用


Micro HDMI 高清接口:

Micro HDMI 接口,最高可支持 4K@30FPS 的视频信号输出。


防抖摄像头模组


电池接口

使用电池供电,电池电压为6.6V(低电关机)~8.8V之间,推荐使用7.4~7.7V高压高密度锂电池。特别注意:最高可支持12V接入,接入非7.7V型电池电源时,不可使用USB接口充电)


两个按键:

分别是电源键(A键)、确认键(B键),电源键控制开关机、切换模式,确认键控制拍照录像。
