G1-M-V3.0 PCBA(V39M) 摄像头主板
一、产品概述
G1摄像头主板搭载iCatch V39M芯片，内置2GB DDR3，最高支持4K@60FPS（插值），4K@30FPS，1080P@120FPS的H.264编码的视频。板载支持Type-C 、TF存储卡（最高512G）、支持录音、2个控制按键、蜂鸣器、电池供电等。可支持HDMI、Wifi、显示屏、CVBS、音频IC、镜头模组、Uart*3、I2C*2、SPI*4、PWM*2、双MIC等扩展接口。板框尺寸为38*38mm 。广泛应用于航拍无人机、迷你DV、可穿戴设备、运动相机、人脸识别、USB摄像头等摄像产品。
二、规格参数
2.1 硬件规格
项目 | 参数说明 | 项目 | 参数说明 |
产品名称 | G1-M-V3.0 PCBA(V39M) | 规格型号 | G1-M-V3.0 |
硬件版本 | G1-M-V3.0 | 主控芯片(DSP) | iCatch V39M |
Sensor接口 | MIPI | 电池电压 | 7.7V高压锂电池 |
存储类型 | 外置TF卡,支持8G~512G class 10及以上卡,推荐使用U3 | Type-C接口 | Type-C USB 5V；连电脑U盘模式；连电脑PCCAM（摄像头）模式 |
指示灯类型 | 三色灯（红灯、绿灯、蓝灯） | 按键类型 | 电源键(A键)、OK键（B键） |
工作温度 | -10-+60°C | 储存温度 | -20-+80°C |
湿度Humidity | 20%-80% | PCB尺寸 | 38*38MM |
PCB螺丝孔间距 | 外（34MM*4个），内（28MM*2个） | PCB螺丝孔直径 | 2MM |
可支持的图像传感器(Sensor) | ①Sony IMX377（12M） ②Sony IMX258 (13M) ③Sony IMX317 (8M) ④Sony IMX290 (2M) | ||
扩展接口 | HDMI、Wifi、显示屏、CVBS、音频IC、镜头模组、Uart*3、I2C、SPI、MIC等 | ||
2.2 软件基本功能规格
项目 | 参数说明 |
视频分辨率 | 4K、2.7K、1080P、720P |
视频帧率 | 24fps 、25fps 、30fps 、48fps、50fps、60fps 、120fps、240fp |
拍照分辨率 | 20M、12M、10M、8M |
USB摄像头分辨率 | H.264：4K@30FPS，1080P@60FPS/30FPS，720P@60FPS/30FPS |
MJPG:4K@30FPS，1080P@30FPS，720P@30FPS | |
YUV:480P@30FPS | |
HDMI输出分辨率 | 4K@30FPS，1080P@60FPS/30FPS，720P@60FPS/30FPS |
慢动作 | 关、4K2X、1080P4X、720P8X |
畸变校正 | 关、开 |
EIS | 关、开 |
视频文件分段 | 无限、1分钟、5分钟 |
循环录像 | 关、开 |
连拍 | 支持 |
抓拍 | 支持 |
录像启停功能 | 支持 |
时间戳记 | 关、日期、日期时间 |
延时拍照 | 关、3秒、5秒、7秒 |
缩时照片间隔 | 关、3秒、5秒、10秒、30秒、1分钟 |
缩时照片持续时间 | 关、5分钟、10分钟、15分钟、20分钟、30分钟、60分钟 |
录像延时间隔 | 关、1秒、2秒、3秒、4秒、5秒、6秒、7秒、8秒、10秒、13秒15秒、20秒、25秒、30秒、40秒、60秒 |
缩时录像持续时间 | 无限制、5分钟、10分钟、20分钟、30分钟、1小时、2小时、3小时、5小时 |
自动关机 | 关闭、1分钟、5分钟、10分钟、15分钟 |
光源频率 | 自动、50Hz、60Hz |
按键音 | 开、关 |
显示屏亮度 | 低、中、高 |
显示设置 | 标准、全屏 |
语言 | 简体中文、繁体中文、English |
格式化 | 支持 |
恢复出厂设置 | 支持 |
注意：实际的分辨率，根据搭配的sensor不同会有所不同；详细请参照相应的模组的规格书。
三、硬件接口功能说明
USB Type-C接口：
此接口支持USB标准的5V电源输入，可为主板供电，为电池（推荐7.7V电池）充电。连接电脑可直接读取TF卡内文件，当作U盘使用。还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配G1-USB串口调试板使用)。连电脑U盘模式：插入TF卡，USB的另一端连接电脑，默认开机后自动进入U盘模式。连电脑PCCAM模式：插入TF卡，USB的另一端连接电脑，开机后自动进入U盘模式，短按A键切换到PCCAM摄像头模式。（右键单击电脑“计算机”，在弹出的提示框中点击左键进入“管理”，“设备管理器”，可在“图像设备”中看到识别到相机的名称Wasintek camera 。打开摄像头工具“amcap.exe”，可以看到当前设备预览画面）。给电池充电：使用电源适配器（推荐5V2A）给机器电池充电，充电过程中红灯常亮，充满电绿灯常亮。
通过此接口可扩展多款MIPI Sensor，IR-CUT功能，LED补光灯*2组，串口UART2，电池电源输出，变焦镜头接口，微型三轴云台等功能。

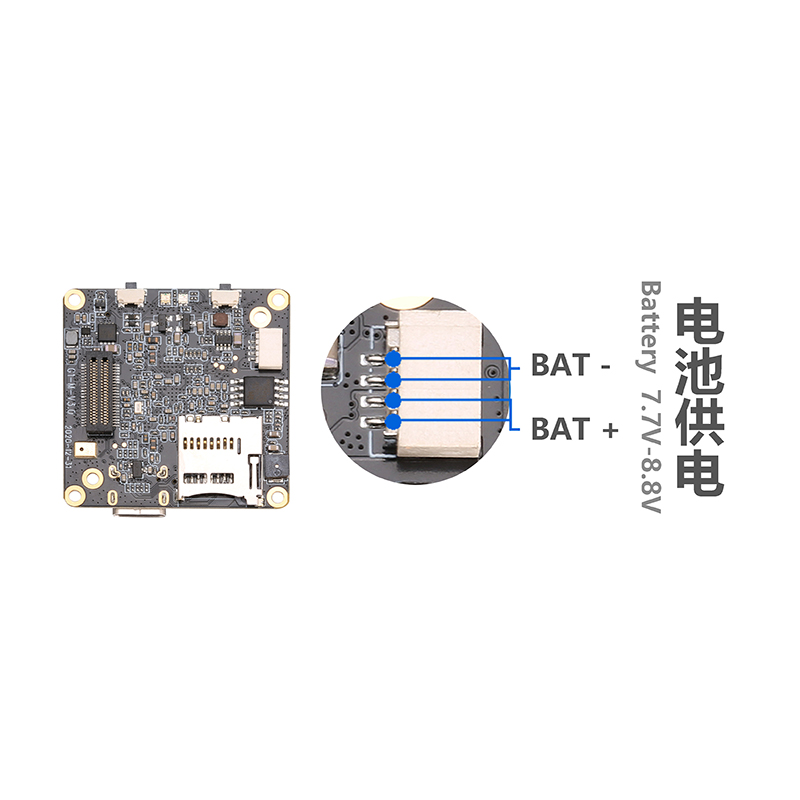

使用电池供电：
6.6V(低电关机）~8.8V，推荐使用7.7V高压高密度电池。（特别注意：最高可支持12V接入，接入非7.7V型电池电源时，不可使用USB接口充电）
四、LED灯指示说明：
位置 | 颜色 | 开机 | 录像预览模式 | 录像时 | 拍照预览模式 | 拍照 | 回放模式 | 设置模式 |
功能指示灯 | 红灯 | 常亮 | 常亮 | 闪烁 | / | / | 红绿蓝全亮（白灯） | / |
绿灯 | / | / | / | 常亮 | 熄灭一下 | / | ||
蓝灯 | / | / | / | / | / | 常亮 |
备注“/”表示指示灯不亮
五、按键使用说明：
类别 | 模式或状态 | 功能 |
电源键/模式键（A键） | 开关机 | 长按1秒开关机 |
待机 | 短按切换模式，即切换拍照/录像、最近使用功能；短按返回上级菜单；短按设置模式界面时，来回切换；在菜单选项内或子菜单目录下，短按为菜单下翻 | |
录制中 | 短按暂停和继续录制 | |
确认键/拍摄键（B键） | 待机 | 录像模式短按开始录制； 拍照模式短按拍摄照片； 拍照模式下长按2秒开始连拍 |
录制中 | 短按停止录像保存文件 | |
长按2秒截帧拍照；长按5秒连续截帧拍照 | ||
设置模式 | 短按确认 | |
长按2秒返回 | ||
回放模式 | 在回放模式时，短按打开视频并播放；短按打开照片预览；短按打开音频并播放； | |
播放视频或音频时，单击暂停或继续播放 | ||
预览照片时，点击切换到下一张照片 | ||
长按2秒返回退出 | ||
关机 | 按住接USB进入烧录模式 | |
复位功能 | 待机或工作中 | 同时按电源键和拍摄键，设备断电复位关机 |
注意：在不使用屏时，可通过配置文件修改设置参数。将配置文件“CameraConfig.ini”放入TF卡根目录下，可以在配置文件中修改相应的功能选项。修改后请保存，修改后的参数需开机再关机，再次开机即可生效。
配件清单：
双通六角型铜柱M2*6（5PCS）
十字圆头螺丝M2*3（5PCS）
1.0间距4PIN电池接口线（1PCS）
（注意：按规格书接线，忽略线的颜色）
组装示意图：
▲（G1-M-V3.0 摄像头主板 + IMX377 摄像头模组）
规格书下载：G1-M-V3.0 PCBA(V39M)主板规格书.pdf
