G1-IMX377 L1812C6 V2.0 广角无畸变摄像头模组(Ms063)

二维码
图像传感器Sensor IMX377 1/2.3 (12M)
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
防抖功能 数字防抖、EIS防抖
镜头参数 100度零畸变广角镜头
微信扫一扫咨询
产品参数
图像传感器Sensor
IMX377 1/2.3 (12M)
录像分辨率
4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率
1200万
防抖功能
数字防抖、EIS防抖
镜头参数
100度零畸变广角镜头
我知道了
产品详情

G1-IMX377 L1812C6 V2.0 广角无畸变模组


一、产品概述


G1-IMX377 L1812C6 V2.0 广角无畸变模组采用SONY IMX377高品质cmos sensor,其对角线为7.81mm(1/2.3 型)CMOS图像传感器,像素点达到了 1.55um,彩色方形像素陈列,有效像素为1200万,高清图像。配合G1摄像头主板使用,可支持拍摄12M像素高清拍照,最高可支持4K@60(差值),4K@30FPS视频拍摄。采用极细同轴线与主板连接,方便各种安装场景。也可使用板对板插座连接。支持多轴EIS防抖图像增稳功能。板框尺寸为32*32mm,模组镜头顶端到PCB板面的尺寸为23mm


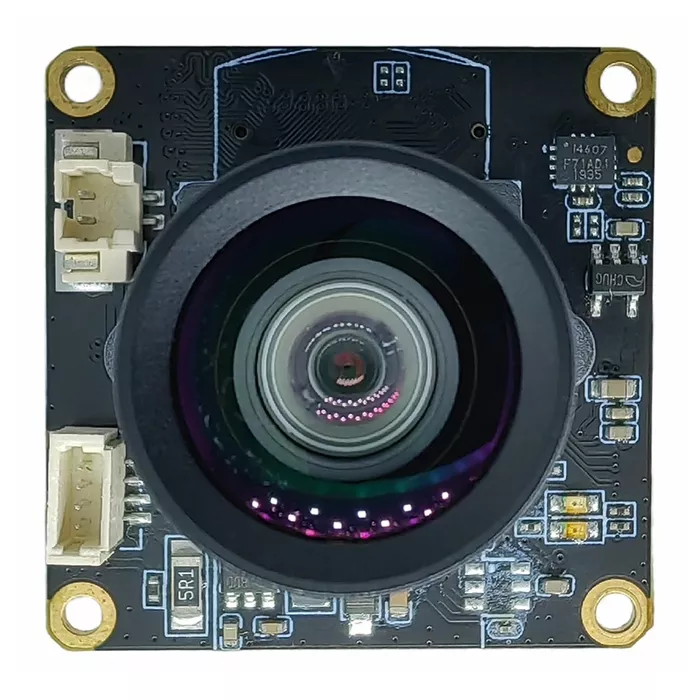

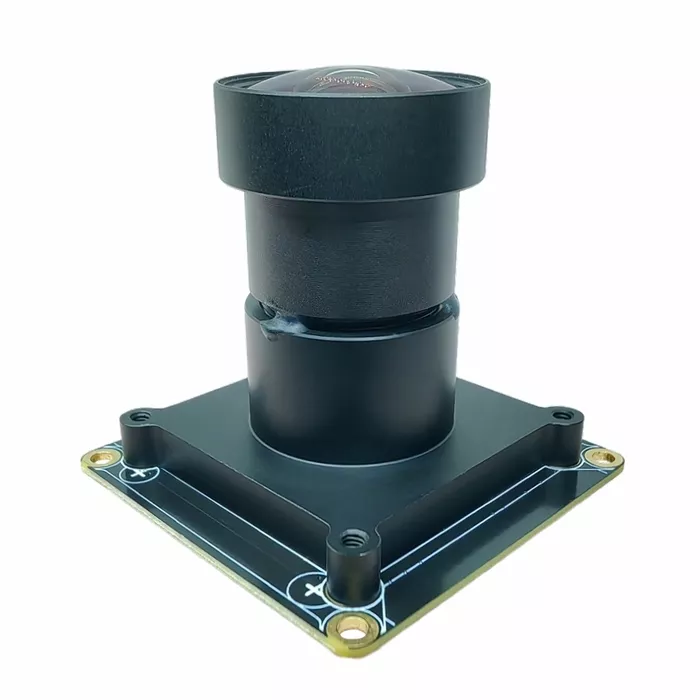

               广角无畸变摄像头模组                广角无畸变摄像头模组




二、格参数


项目
参数说明
项目
参数说明
产品名称
G1 IMX377 L1812C6 V2.0 广角无畸变模组
规格型号
G1 IMX377 L1812C6 V2.0
硬件版本
G1-IMX377-V2.0
镜头型号
1812C6 100°无畸变镜头
图像传感器
SONY IMX377(12M)
传感器类型
CMOS
有效像素点
1200
像面大小
1/2.3(7.81mm
像素点大小
1.55um
EIS防抖
支持多轴 EIS防抖 图像增稳
工作温度
-10-+60°C
储存温度
-20-+80°C
湿度Humidity
20%-80%
PCB尺寸
32*32mm
模组尺寸
32x32x24.7±0.2mm
PCB螺丝孔
间距:28*28mm,直径:2mm
视频分辨率
(搭配G1公板)
4K@24/25/30/fps,4K@48/50/60fps(差值)

2.7K@24/25/30/48/50/60fps

1440P@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps
拍照分辨率
(搭配G1公板)
20M(5200x3900)(差值)

13M(4160x3120)(差值)

12M(4000x3000)

10M(3648x2736)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

焦距Focal Length
3.24mm
镜头TTL Total Length
22.5mm
光圈(F/NO.)
2.7
材质Construction
4Glasses+2Plastic+1 IR
对角FOV(D)
100°
水平FOV(H)
87°
垂直FOV(V)
71°
ChiefRay Angle
<14.9°
畸变TV Distortion
<0.5%
相对亮度Relative Illumination
>65%
Operation Temperature
-40°C-+85°C
Storage Temperature
-40°C-+95°C




三、硬件接口功能说明


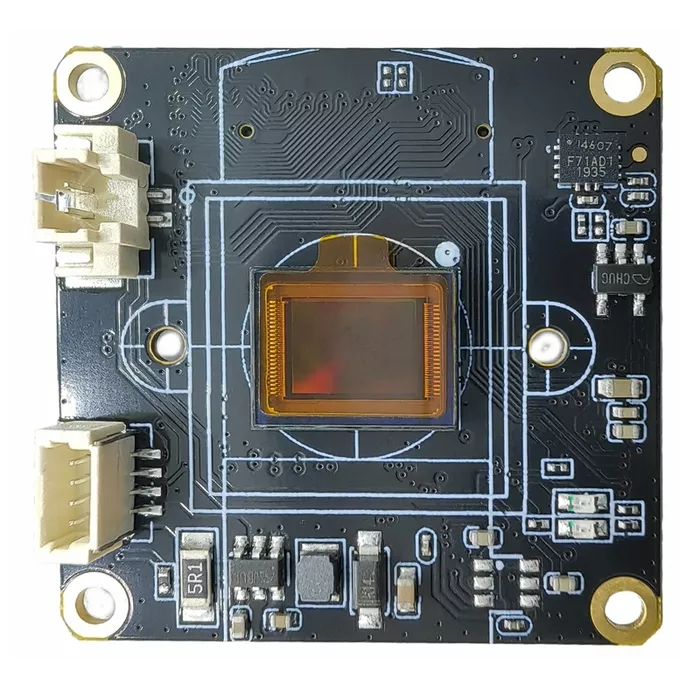

广角无畸变摄像头模组


Sony IMX377 广角无畸变模组配合 G1 摄像头主使用,可支持拍摄 12M 像素高清拍照,可达 4K@30FPS 的视频拍摄。使用 ICM-40607 型号陀螺仪,支持先进的多轴 EIS 防抖图像增稳功能。


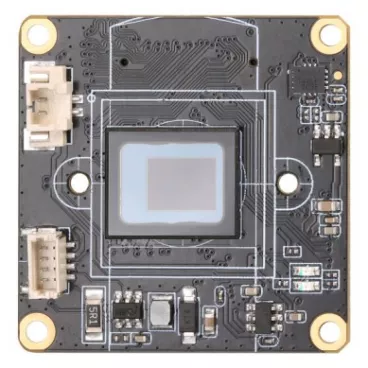

广角无畸变摄像头模组


两组补光灯接口支持扩展红外灯,白光灯的灯板,给设备补光。注意:IR-Cut 滤光片切换器接口,是携带滤光片的镜头使用的,1812C6 100°无畸变镜头不支持该功能。


广角无畸变摄像头模组


注意:TBT 板对板插座或通过同轴线连接主板二选一。用户可结合使用场景,灵活搭配使用。


广角无畸变摄像头模组


通过以上的接口引出连接马达,用以实现变焦功能。注意:Sony IMX377 广角无畸变模组不支持变焦。




规格书下载:G1 IMX377 L1812C6 V2.0 广角无畸变模组 规格书.pdf
