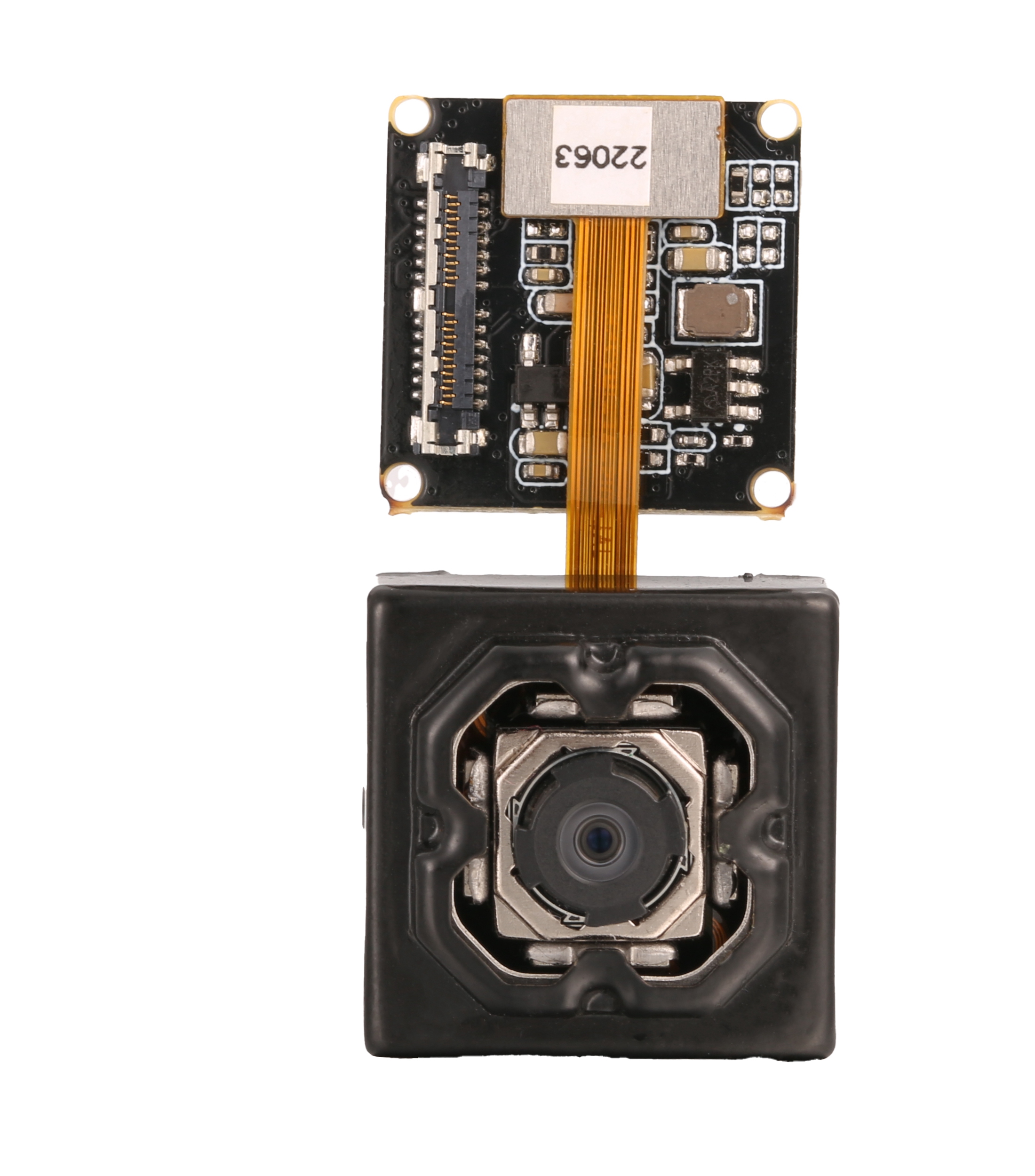

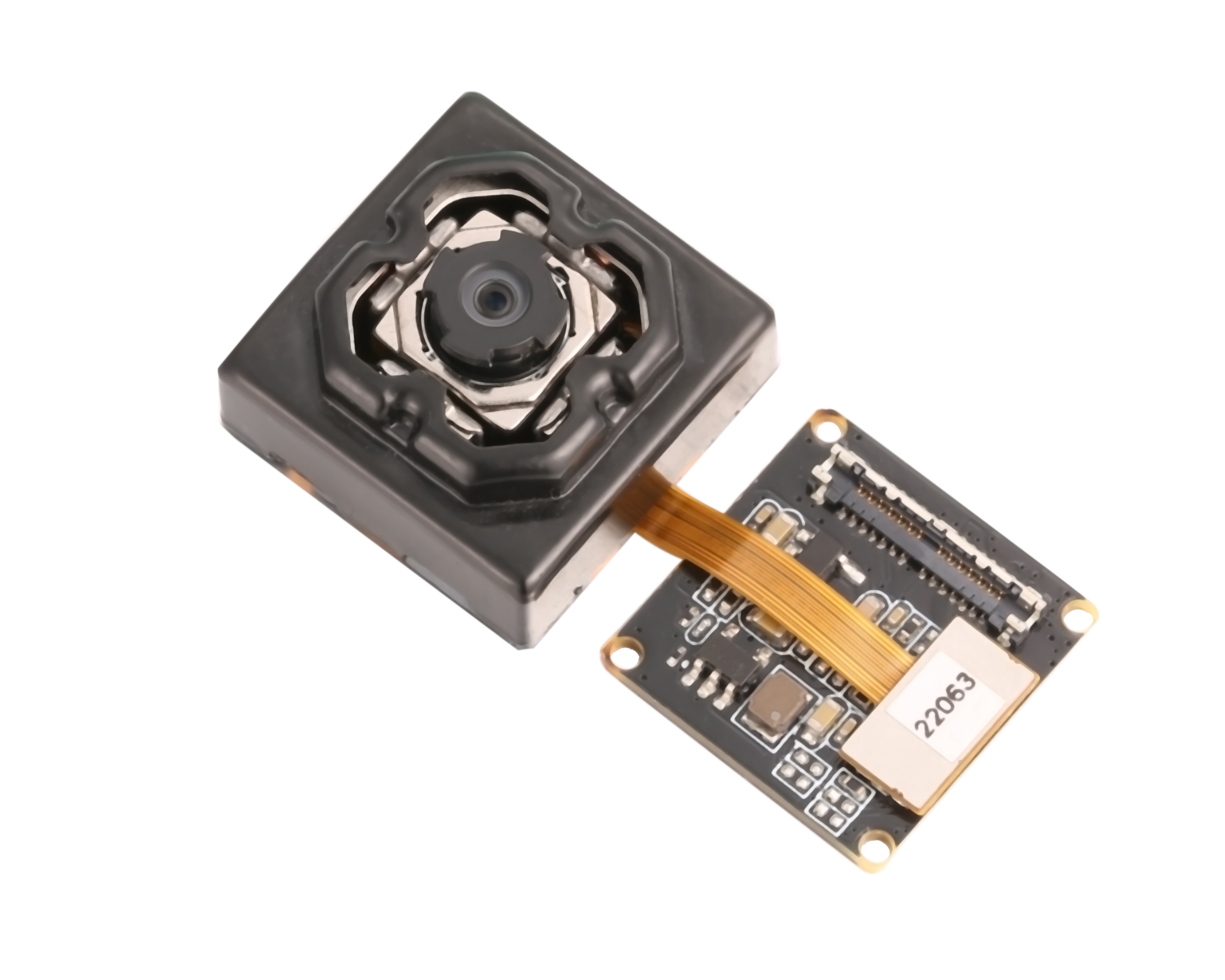

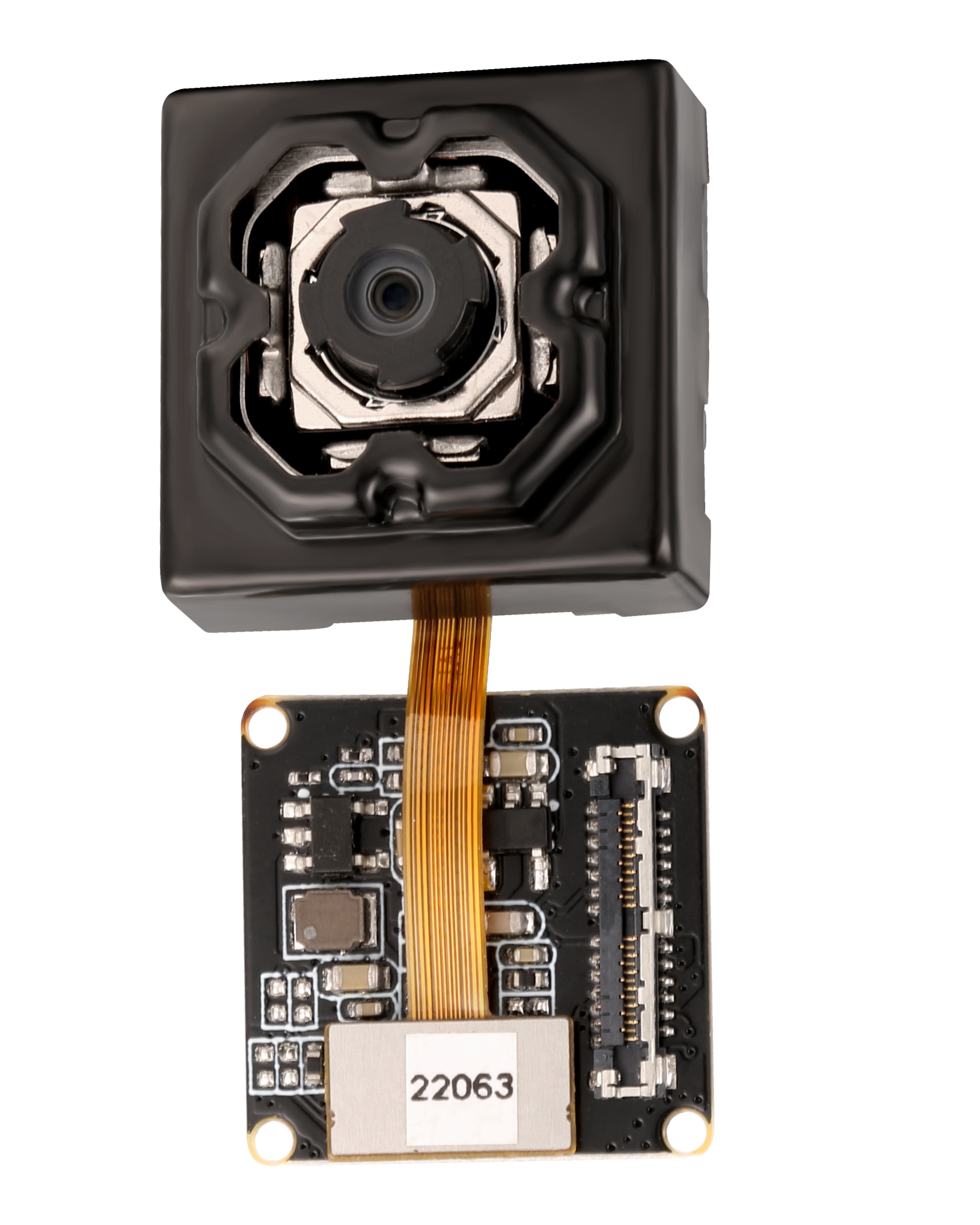

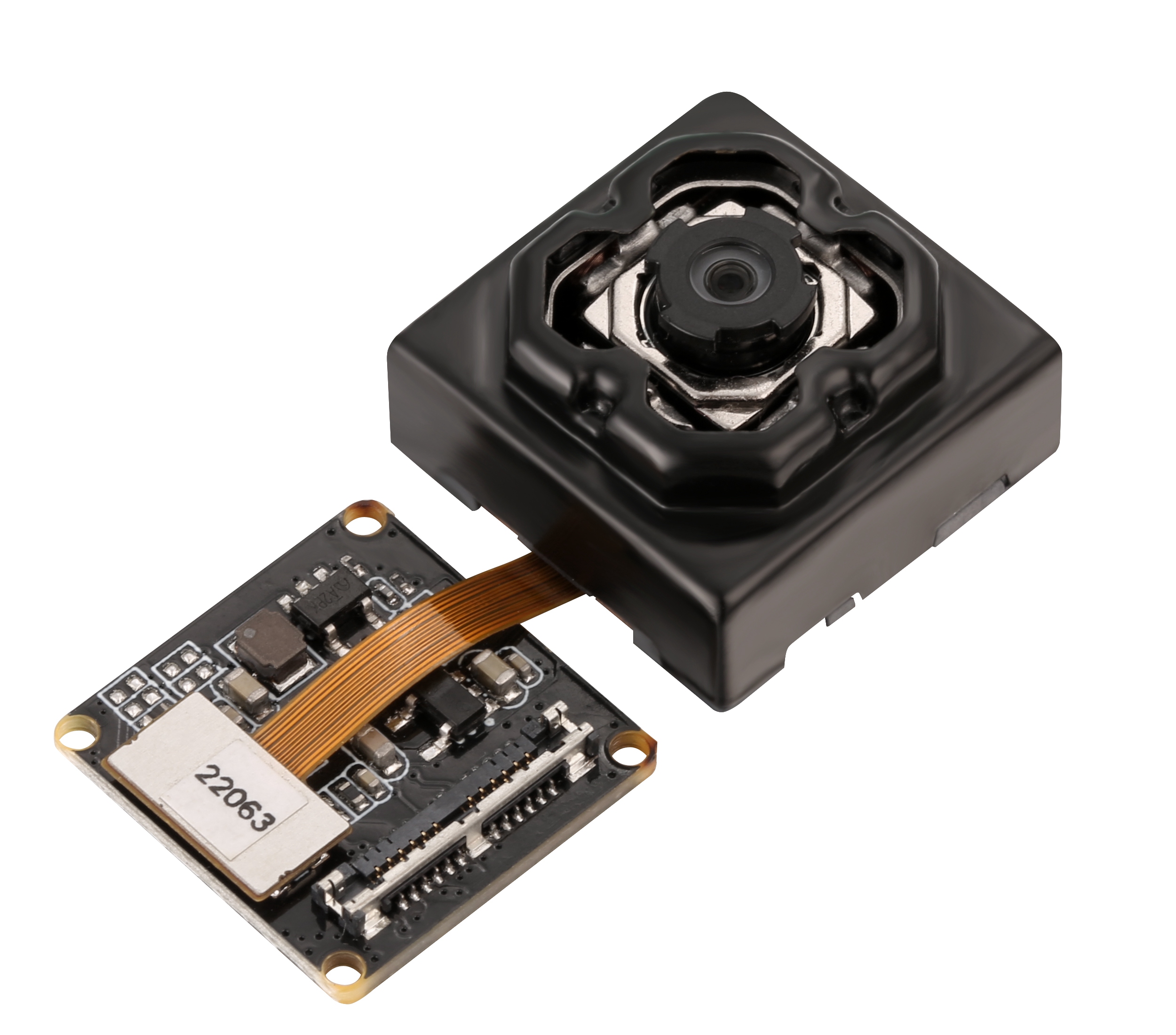

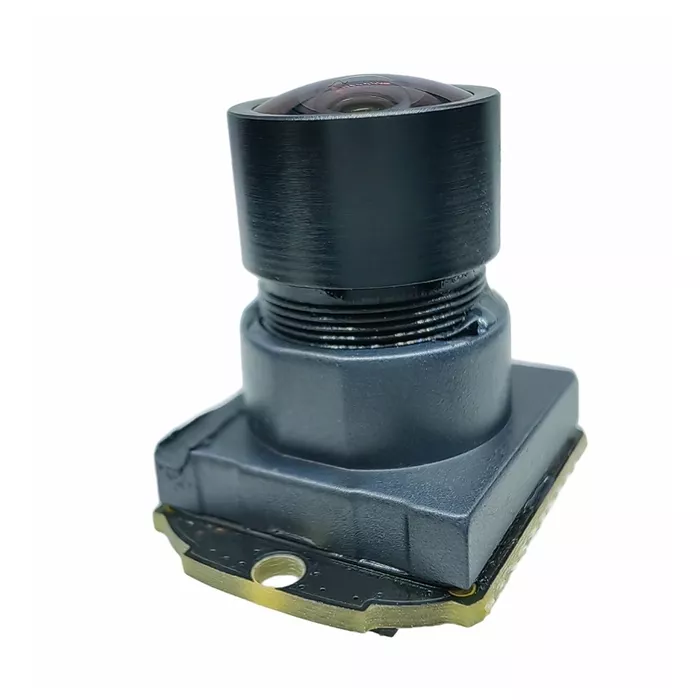

G1-IMX258 光学防抖摄像头模组（Ms054）
一、产品概述

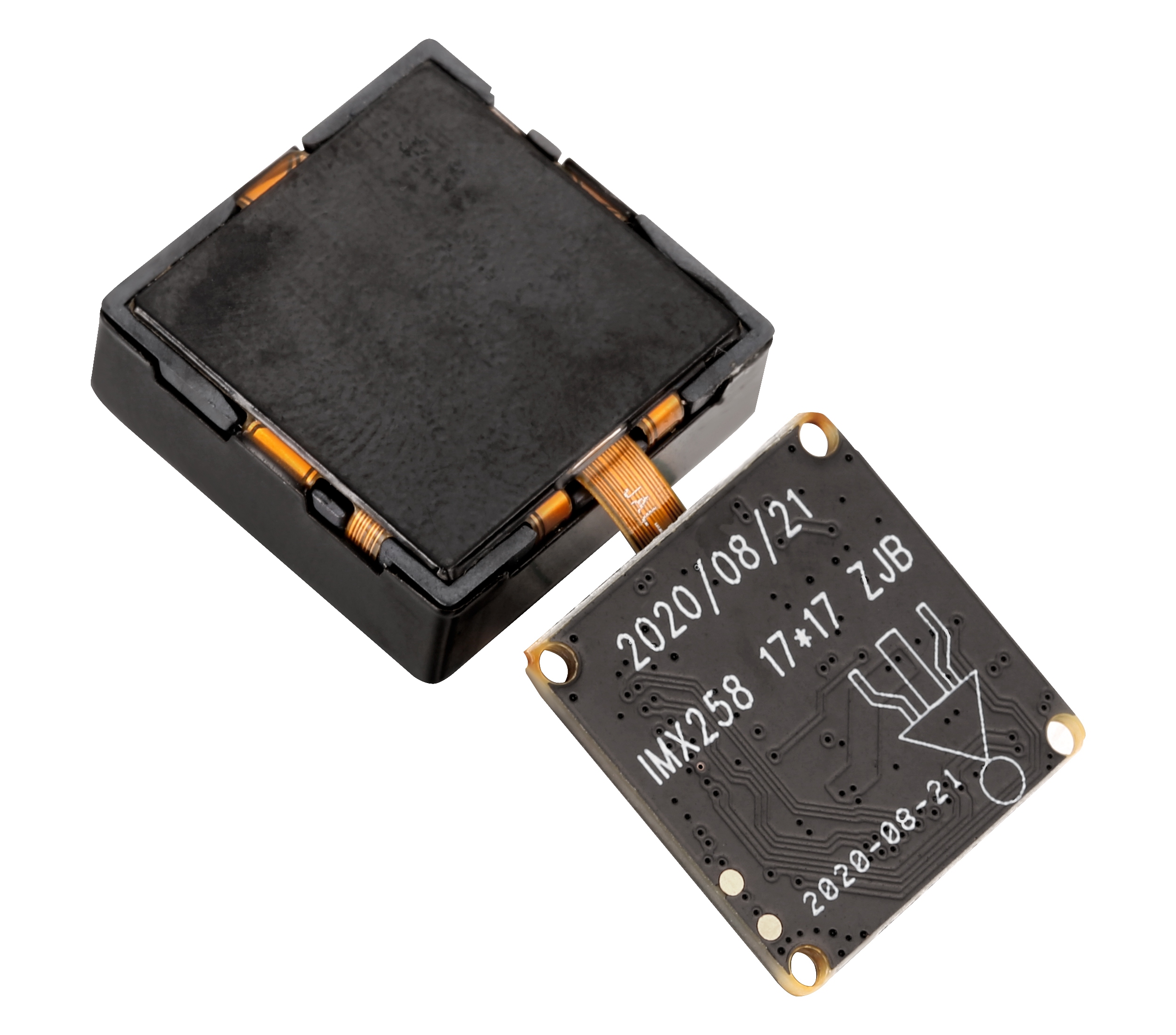

G1-IMX258光学防抖摄像头模组采用SONY IMX258 (1/3.1"）图像传感器，彩色方形像素陈列，最高达1300万像素。1.12UM Pixel Size。配合G1摄像头主板使用，可支持拍摄13M像素的静止图片，最高支持 4K@60FPS（插值），4K@30FPS 的视频拍摄。全球最小的光学防抖摄像头模组，可修正4度以内的轻微抖动。采用极细同轴线与摄像头主板连接，方便各种安装场景。支持光学防抖图像增稳功能。模组板框尺寸为19*19mm，转接板PCB尺寸为17*17mm。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 产品名称 | G1-IMX258 光学防抖摄像头模组 | 镜头型号 | FF-IMX258 117°光学防抖镜头 |
| 硬件版本 | G1 S258 V1.0 | 防抖类型 | 光学防抖 图像增稳 |
| 图像传感器 | SONY IMX258（13M） | 传感器类型 | CMOS |
| 有效像素点 | 1300万 | 像面大小 | 1/3.1 |
| 像素点大小 | 1.12um | 工作温度 | -10-+60°C |
湿度Humidity | 20%-80% | 储存温度 | -20-+80°C |
| PCB尺寸 | 17*17mm | PCB螺丝孔 | 间距:13*13mm,直径:2mm |
视频分辨率 （搭配G1摄像头主板） | 4K@24/25/30fps,4K@48/50/60fps（插值） 2.7K@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60fps,1080P@120fps（插值） 720P@24/25/30/48/50/60/120fps，720P@240fps（插值） | ||
拍照分辨率 （搭配G1摄像头主板） | 20M（5200x3900)(插值) 13M（4208x3120） 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||
| 焦距Focal Length | 2.35mm | 镜头TTL Total Length | |
光圈(F/NO.) | 2.4 | 材质Construction | 6 elements ,all plastic |
| 对角 FOV（D） | 117° | 水平 FOV（H） | 89.5° |
| 垂直 FOV（V） | 60° | 畸变TV Distortion | ＜-10.5% |

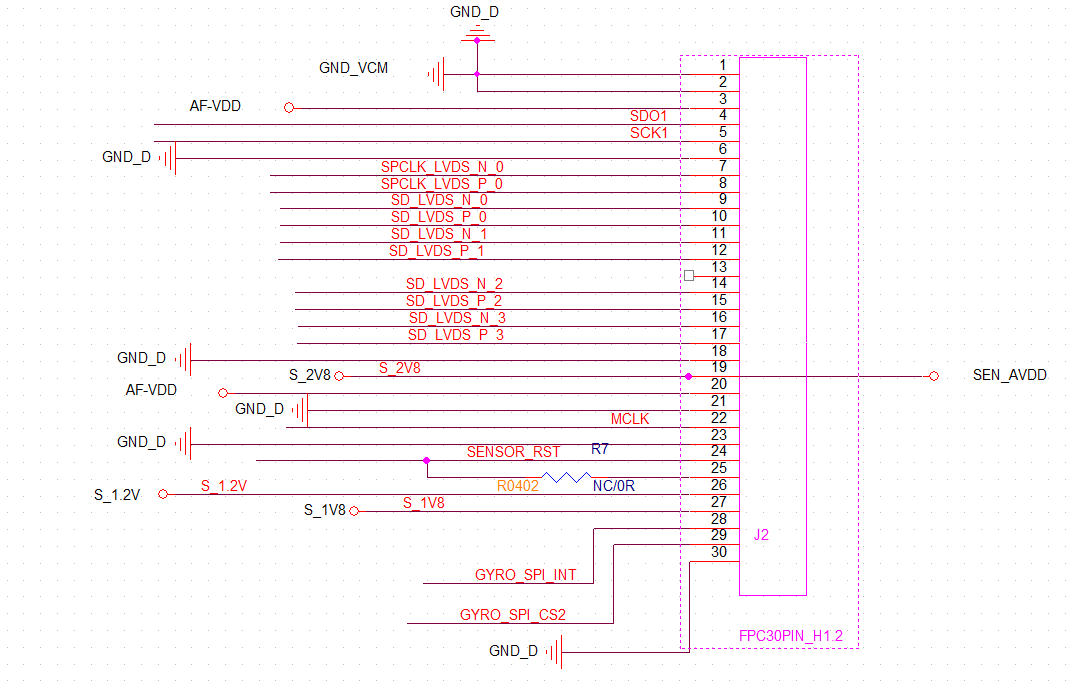

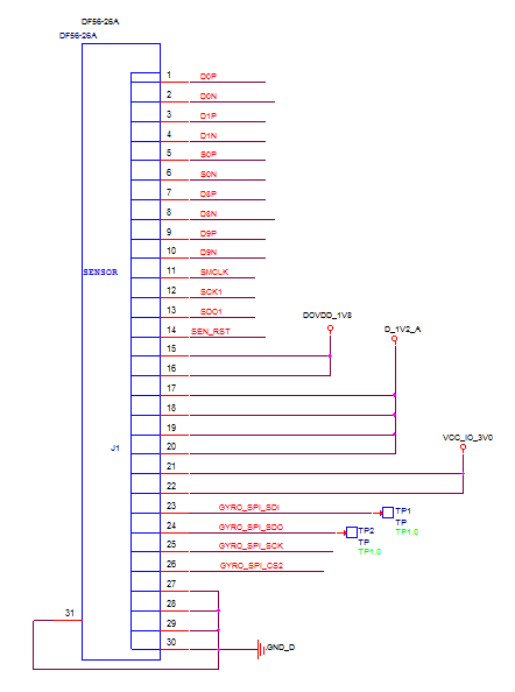

三、同轴座子PIN定义
PIN | SIGNAL | PIN | SIGNAL |
1 | VCM_GND | 16 | MDN3 |
2 | VCM_GND | 17 | NDP3 |
3 | VCM_3.3V | 18 | AGND |
4 | SDA | 19 | AVDD_2.8V |
5 | SCL | 20 | VCM_3.3V |
6 | MIPI_GND | 21 | DGND |
7 | MCN | 22 | MCLK |
8 | MCP | 23 | DGND |
9 | MDN0 | 24 | /RST(NC) |
10 | MDP0 | 25 | PWDN(XCLR) |
11 | MDN1 | 26 | DVDD_1.2V |
12 | MDP1 | 27 | VDDIO_1.8V |
13 | Tool0(NC) | 28 | Reset_N(GPIO) |
14 | MDN2 | 29 | ID(NG) |
15 | MDP2 | 30 | DGND |
配件清单：
IMX258 17*17 ZJB （1pcs）
G1-S ZJB（1pcs）
VHB双面胶 15*15mm（1pcs）
组装示意图：

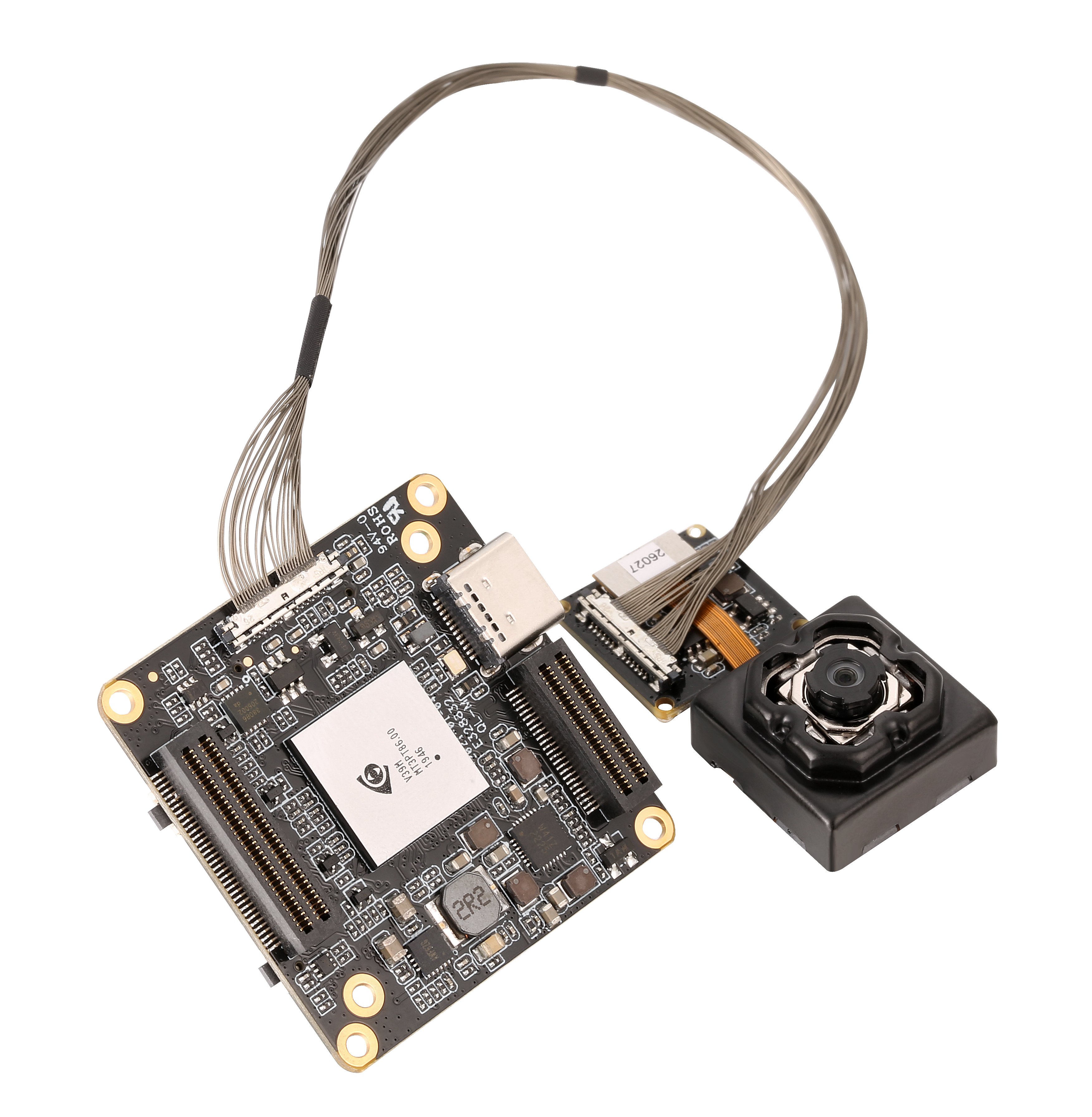

▲（G1-M-V3.0 摄像头主板 + IMX258 光学防抖摄像头模组）
规格书下载：G1-IMX258 光学防抖模组（Ms054）规格书.pdf
