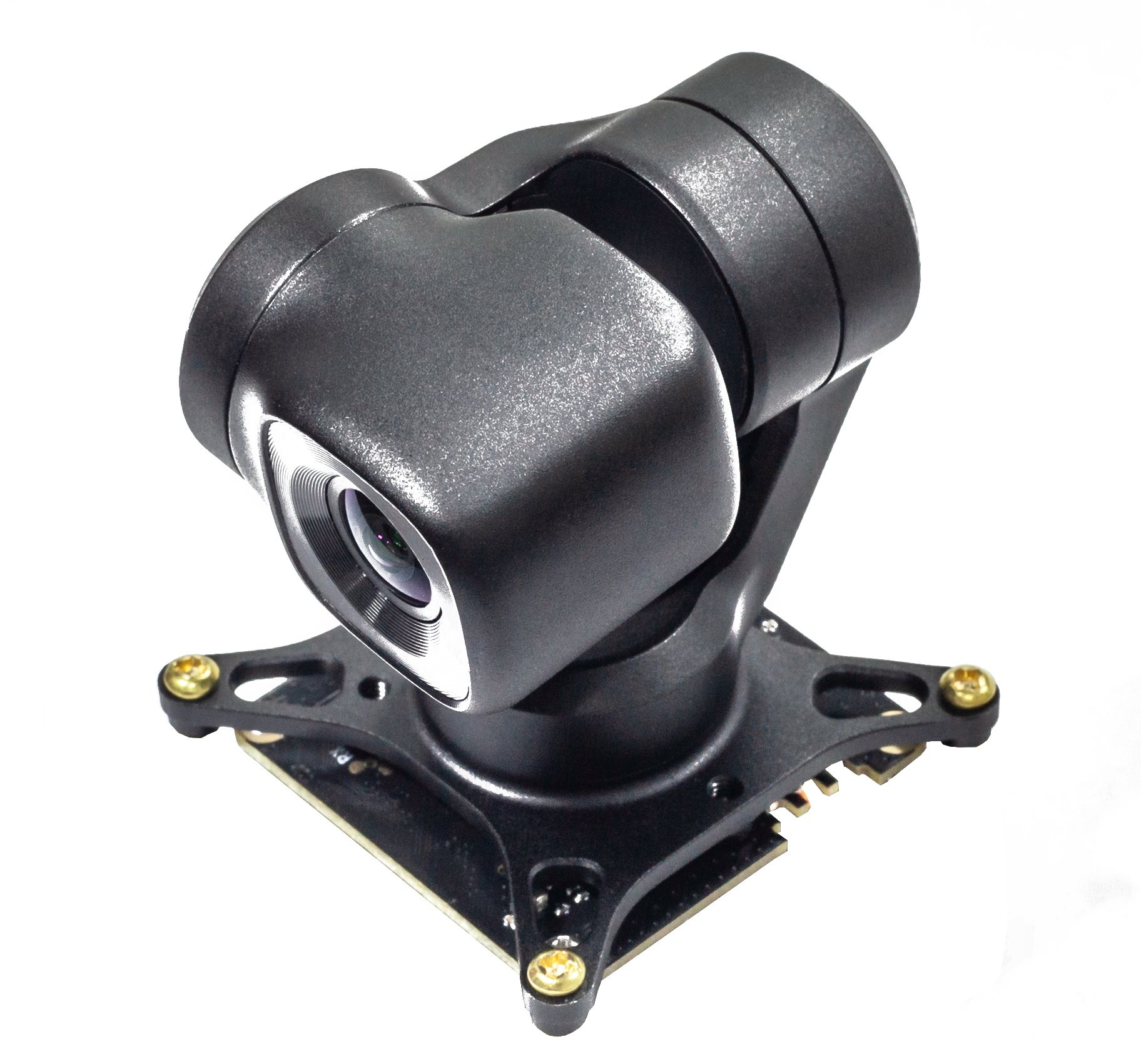

G1-OV OS12D40 三轴防抖云台摄像头模组 云台摄像头

二维码
分享
微信
复制链接
图像传感器Sensor OV OS12D40
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1100万
防抖功能 云台防抖+EIS防抖
微信扫一扫咨询
产品详情

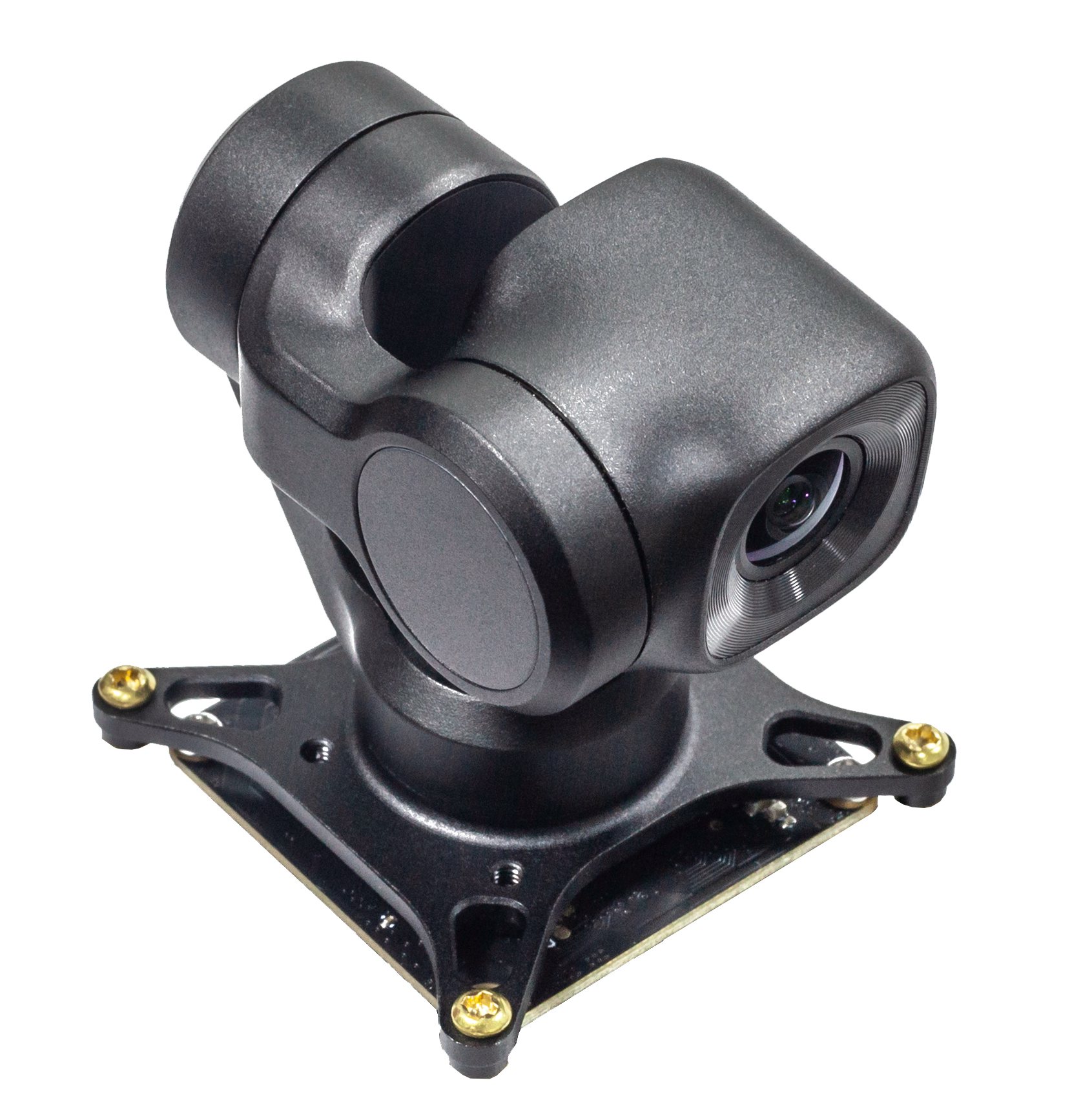

G1-OV OS12D40 三轴防抖云台摄像头模组


一、产品概述


G1-OV OS12D40三轴防抖云台摄像头模组采用的 OV OS12D40 彩色图像传感器，是一种高性能的 CMOS 1/2.49”图像传感器，最高能以60fps秒速度提供1130万像素(4512x2512)图像信号。像素点为 1.404μm x 1.404μm。配合G1摄像头主板使用，可支持拍摄11M像素高清图像，最高可支持 4K@60fps(插值)，4K@30fps 视频拍摄。




二、规格参数


项目参数说明项目参数说明
产品名称三轴防抖云台摄像头模组硬件版本G1-G-V4.0
图像传感器OV OS12D40传感器类型CMOS
有效像素点1100万像面大小1/2.49
像素点大小
1.4um
EIS防抖机械防抖
工作温度-20-+60°C储存温度-20-+70°C
云台外观尺寸40.6*28.7*41.9（mm）PCB尺寸
32*32mm
视频分辨率
（搭配G1公板）
4K@24/25/30/fps,4K@48/50/60fps（插值）

2.7K@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps
拍照分辨率
（搭配G1公板）
20M（5200x3900）(插值)

13M（4160x3120）(插值)

11M（4512x2512）

8M（3840x2160）

5M（2592x1944）

3M（2048x1536）

2M（1920x1080）

焦距Focal Length
15.43mm
镜头TTL Total Length
15.89mm
光圈(F/NO.)
2.0材质Construction4G3P+IR
对角FOV(D)
143°
水平FOV(H)
125°
垂直FOV(V)
69°ChiefRay Angle<19.2°
畸变TV Distortion
<-33%相对亮度Relative Illumination>66%




三、硬件接口功能说明


三轴防抖云台摄像头模组


三轴防抖云台摄像头模组


硬件接口功能说明：

G1-G-V4.0 OS12D40 三轴防抖云台摄像头模组配合G1摄像头主板使用，可支持拍摄11M像素高清图像及4K@30FPS的视频拍摄。使用ICM-40607型号陀螺仪。




配件清单：

双通六角型铜柱M2*7（5PCS）
十字圆头螺丝M2*5（5PCS）
双通六角型铜柱M2*6（3PCS）
阴阳六角型铜柱M2*3.5+3（5PCS）

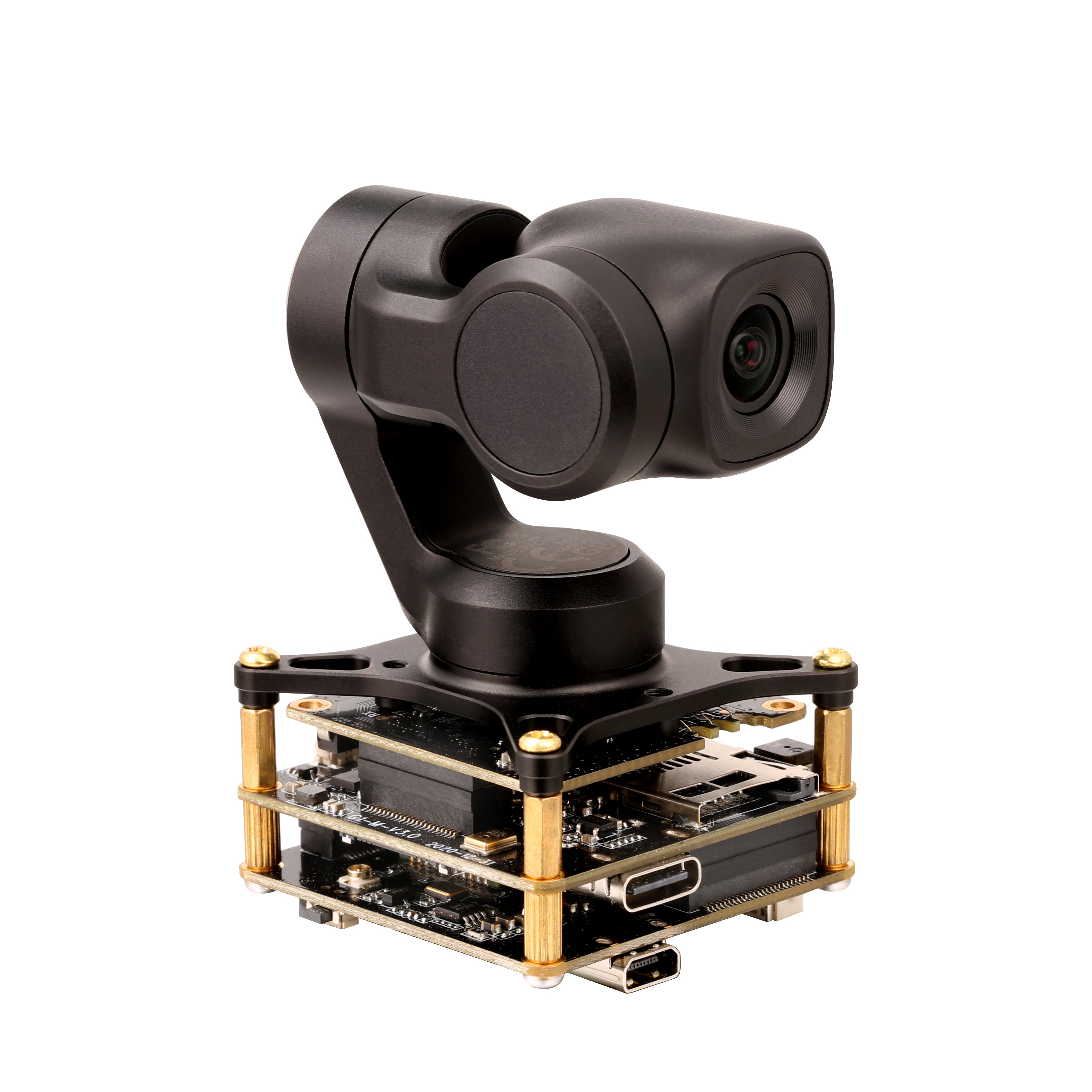

组装示意图：

摄像头模组

▲（G1-M-V3.0 摄像头主板 + OV OS12D40 三轴云台摄像头模组 + G1-W-V3.0 Wifi板）




规格书下载：‍G1-G-V4.0 OS12D40 三轴防抖云台摄像头模组规格书.pdf‍
