G1-IMX377-V2.0 摄像头模组Sensor PCBA板

二维码
图像传感器Sensor IMX377 1/2.3 (12M)
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
防抖功能 数字防抖、EIS防抖
PCB板尺寸 32*32mm
微信扫一扫咨询
产品详情

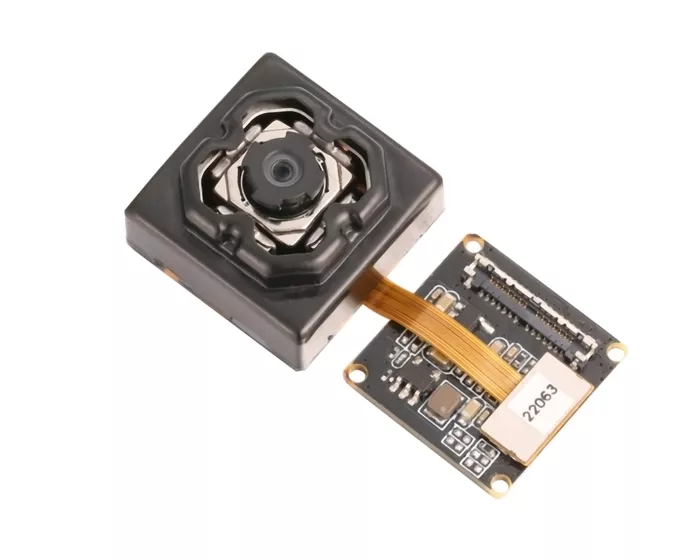

G1-IMX377-V2.0 PCBA 摄像头模组Sensor板



一、产品概述


G1-IMX377-V2.0 PCBA采用SONY IMX377高品质cmos sensor,其对角线7.81mm(1/2.3 型) CMOS图像传感器,像素点达到了1.55um,彩色方形像素陈列,有效像素为1200万高清图像。支持光学变焦镜头,或用户可自由搭配镜头,配合G1摄像头主板使用,可支持拍摄12M像素高清拍照,最高可支持4K@60(插值),4K@30FPS视频拍摄,具有色彩还原真实,图像质量优秀的特点。采用极细同轴线与主板连接,方便各种安装场景,也可使用板对板插座连接使用。支持多轴EIS防抖图像增稳功能。板框尺寸为32*32mm。




G1-IMX377 摄像头模组Sensor板                G1-IMX377 摄像头模组Sensor板




二、格参数


项目
参数说明
项目
参数说明
产品名称
G1 IMX377-V2.0 PCBA
硬件版本
G1 IMX377-V2.0
图像传感器
SONY IMX377(12M)
传感器类型
CMOS
有效像素
1200
像面大小
1/2.3(7.81mm
像素点大小
1.55um
EIS防抖
支持多轴 EIS防抖 图像增稳
工作温度
-10-+60°C
储存温度
-20-+80°C
湿度Humidity
20%-80%
PCB尺寸
32*32mm
PCB螺丝孔间距:28*28mm,直径:2mm镜头座固定螺丝直径1.6mm
视频分辨率
(搭配G1公板)
4K@24/25/30/fps,4K@48/50/60fps(插值)

2.7K@24/25/30/48/50/60fps

1440P@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps
拍照分辨率
(搭配G1公板)
20M(5200x3900)(插值)

13M(4160x3120)(插值)

12M(4000x3000)

10M(3648x2736)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)




三、硬件接口功能说明


G1-IMX377 摄像头模组Sensor板


Sony IMX377 PCBA 可支持光学变焦镜头,或用户可自由搭配镜头,再配合G1摄像头主板使用,可支持拍摄12M像素高清拍照,可达4K@30FPS的视频拍摄。使用ICM-40607型号陀螺仪,支持先进的多轴EIS防抖图像增稳功能。


G1-IMX377 摄像头模组Sensor板


两组补光灯接口支持扩展红外灯,白光灯的灯板,给设备补光。搭配使用带滤光片的镜头,可实现红外灯自动手动切换的功能,使夜晚拍摄视频,照片更清晰。


G1-IMX377 摄像头模组Sensor板


注意:TBT 板对板插座或通过同轴线连接主板二选一。用户可结合使用场景,灵活搭配使用。


G1-IMX377 摄像头模组Sensor板


通过以上的接口引出连接马达,用以实现变焦功能。注意:Sony IMX377 广角无畸变摄像头模组不支持变焦。




配件清单:

双通六角型铜柱M2*6(3PCS)
十字圆头螺丝M2*3(5PCS)



组装示意图:

摄像头模组

▲(G1-M-V3.0 摄像头主板 + G1-IMX377-V2.0 PCBA + HX6C1812镜头)




规格书下载:G1 IMX377-V2.0 PCBA摄像头模组Sensor板 规格书.pdf
