G1-N-V5.0 网口板(IP1001M 网口芯片) 有线网络扩展板

G1-N-V5.0 网口板(IP1001M网口芯片)

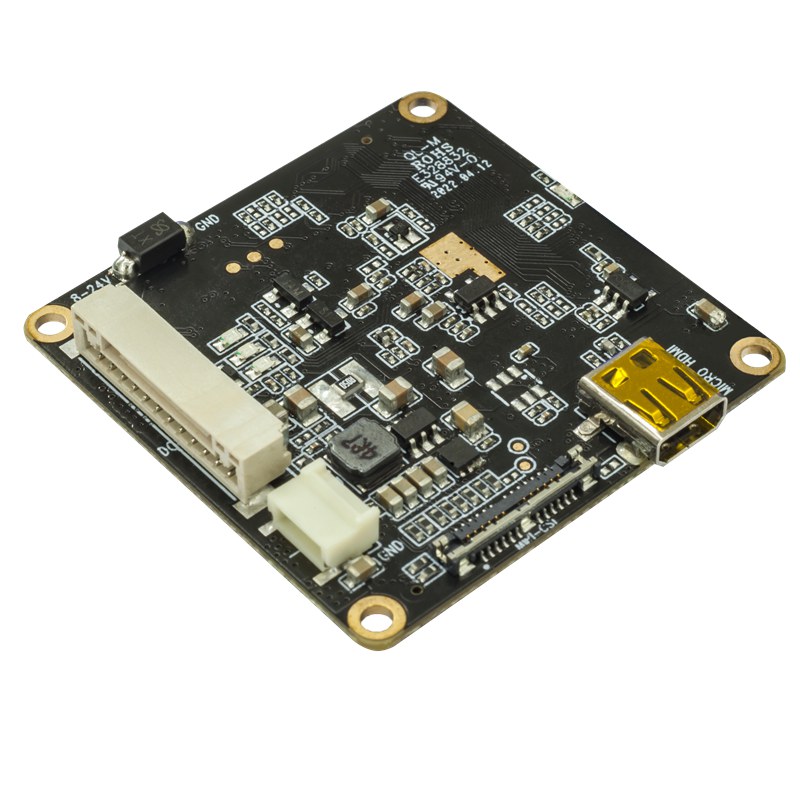

一、产品概述

本产品搭载IP1001M网口芯片，支持扩展网口、PWM、串口、供电自动开机接口。板框尺寸为38*38mm，必须配合本公司的指定摄像头主板使用，此产品不可单独独立工作。

二、规格参数

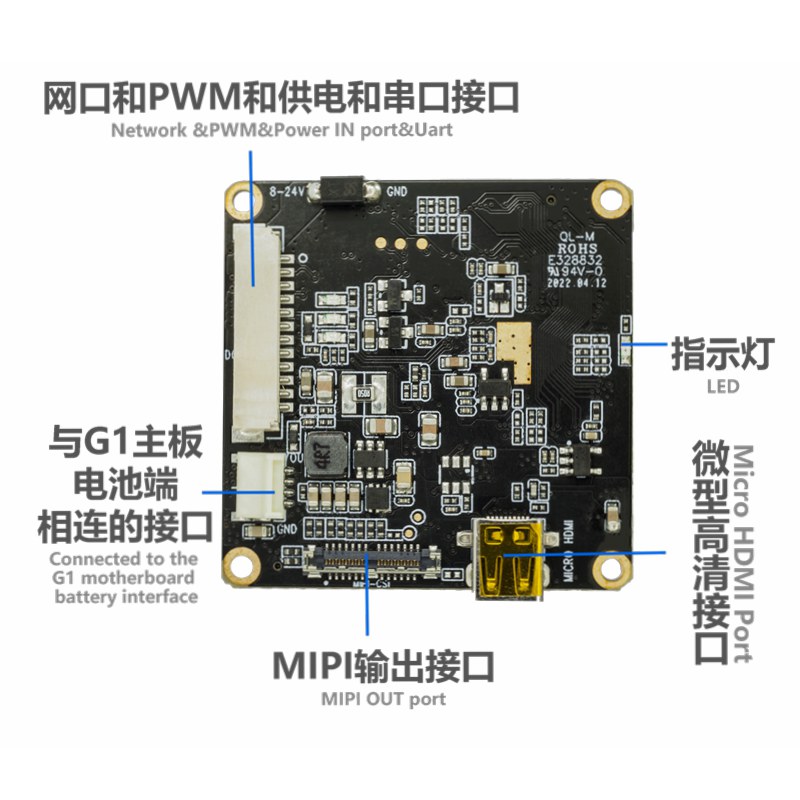

三、硬件接口功能说明

12Pin接口定义：

网口板供电接口说明：

注意：搭配 G1 主板使用，该供电接口支持使用直流电源 8V~24V 之间供电，或是锂电池类型8V~16.8V 供电，使相机自动开机。注意：当网口供电要在 12V 以上的情况下，需要网口板的4Pin 接口与 G1 主板的电池端接口直连。

特别注意：搭配 G1 主板使用，使用云台模组相机时，主板电池端接口必须与网口板的 4Pin 接口直连，使网口输出的电压经过降压达到 8V 给主板，在给云台电机供电，可使云台相机自动开机。

串口接口定说明：

可通过此串口（Uart3）输入命令，对相机进行设置及控制等操作。

该接口与 G1 主板电池端接口直连，达到降低电压作用。

网口版相机使用要求说明：

1、网口板供电，主板电池供电，Type-C 接口不支持同时使用。

2、网口功能与 Type-C 连电脑不支持同时使用。若需要使用 U 盘或 PCCAM 模式时，需要在相机关机状态下，Type-C 连接电脑，相机自动开机后，进入 U 盘或 PCCAM 模式

3、网口与 HDMI 不支持同时使用。接通 HMDI 后，会自动关闭网口功能

4、网口版相机开机会自动开启网口，不支持本机切换模式，若需要控制相机拍照或设置参数等操作，可网口连接网络，在 APP 中操作控制相机；或是通过串口（Uart3）输入命令控制相机。

MIPI 输出接口定义：

注意：搭配 G1 主板使用，装上镜头模组使用。MIPI 类型是 CSI，连接器规格名称是DF56C-26S-0.3V，MIPI 的输出分辨率是 720P60fps。不支持同时使用 MIPI 出图时，网口也开启。若网口开启，MIPI 的画面是黑屏。固件版本默认是关闭 MIPI 的，若需要使用 MIPI 功能，请联系“华星视讯”提供相应固件版本。

配件清单：

阴阳圆型铜柱M2*6+3（5PCS）
1.25间距12PIN单头线（1PCS）
1.25间距12PIN网线（1PCS）
1.0间距4PIN单头线（1PCS）
1.0间距4PIN双头线（1PCS）
（注意：按规格书接线，忽略线的颜色）

组装示意图：

▲（G1-M-V3.0 摄像头主板 + IMX377 摄像头模组 + G1-N-V5.0 网口板）

规格书下载：G1-N-V5.0 网口板(IP1001M网口芯片) 规格书.pdf‍
