G1-M-V6.2 PCBA 摄像头主板(iCatch Vi37M) 摄像头核心主板

二维码
SOC/DSP主控 iCatch Vi37M
图像传感器Sensor 选配
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
储存卡 4GB-512GB(Class10/U1/U2/U3)
防抖功能 数字防抖、EIS防抖
镜头参数 选配
USB功能 USB读卡数据、USB摄像头、USB复用Uart串口
WiFi功能 可选配
HDMI输出 支持
显示屏 可选配
TV-OUT(CVBS) 可选配
PCB板尺寸 38*38mm
音频 支持录音功能
微信扫一扫咨询
产品详情

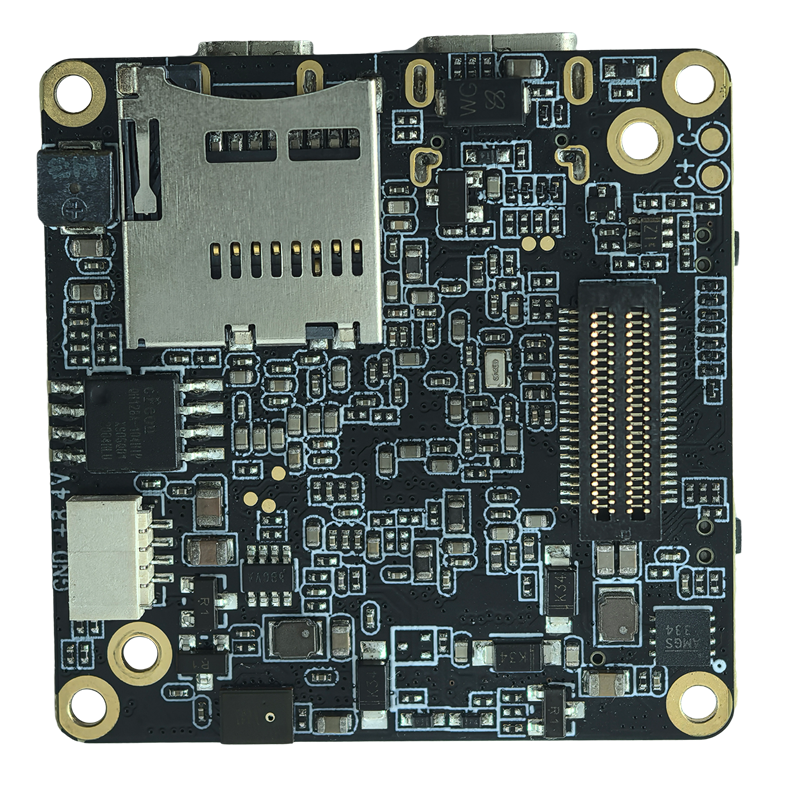

G1-M-V6.2 PCBA(Vi37M) 摄像头


一、产品概述


G1摄像头主板搭载 iCatch Vi37M 摄像头芯片,内置 2GB DDR3,最高支持4K@60FPS(插值)、4K@30FPS、2.7K@60FPS、1080P@120FPS 的 H.264编码的视频。板载支持Type-C、HDMI、TF存储卡、2个控制按键、数字硅麦、蜂鸣器、电池供电等。可支持网口、Wifi、显示屏、CVBS、镜头模组、Uart、I²C、SPI、PWM、MIC、DC直流供电、ADC五向按键等扩展接口。板框尺寸为 38*38mm 。广泛应用于4K运动相机、航拍无人机摄像头、防抖云台摄像头、usb摄像头、穿戴摄像头、工作记录仪、工业检测相机等视频摄像产品。

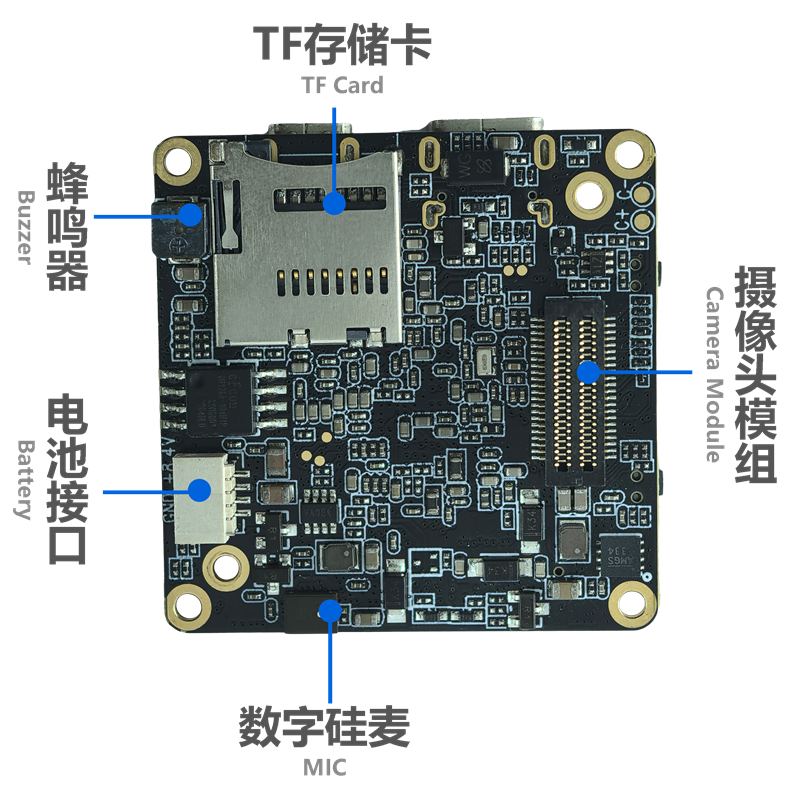

摄像头主板                 摄像头主板




二、规格参数


2.1 硬件规格


项目参数说明项目参数说明
产品名称G1-M-V6.2 PCBA(Vi37M)规格型号G1-M-V6.2
硬件版本G1-M-V6.2主控芯片(DSP)iCatch Vi37M
Sensor接口MIPI电池电压7.4-7.7V高压锂电池
硬件版本外置TF卡,支持8G~512G class 10及以上卡,推荐使用U3Type-C接口Type-C USB 5V连电脑U盘模式;连电脑PCCAM(摄像头)模式
指示灯类型三色灯(红灯、绿灯、蓝灯)按键类型电源键(A键)、OK键(B键)
HDMI接口 Micro HDMI 接口输出,最高可支持 4K 30FPS 的视频信号输出
工作温度-10-+60°C(不含外壳)储存温度-20-+80°C
湿度Humidity20%-80%PCB尺寸38*38MM
PCB螺丝孔间距外(34MM*4个),内(28MM*2个)PCB螺丝孔直径2MM
可支持的图像传感器(Sensor)

Sony IMX377(12M)   ②Sony IMX258(13M)   ③Sony IMX317(8M)   ④Sony IMX290 (2M)

⑤OV OS12D40(12M)   ⑥Sony IMX577(12M)   ⑦Sony IMX385(2M)   ⑧Sony IMX335(5M)

⑨Sony IMX386(12M)   ⑩Sony IMX378(12M)

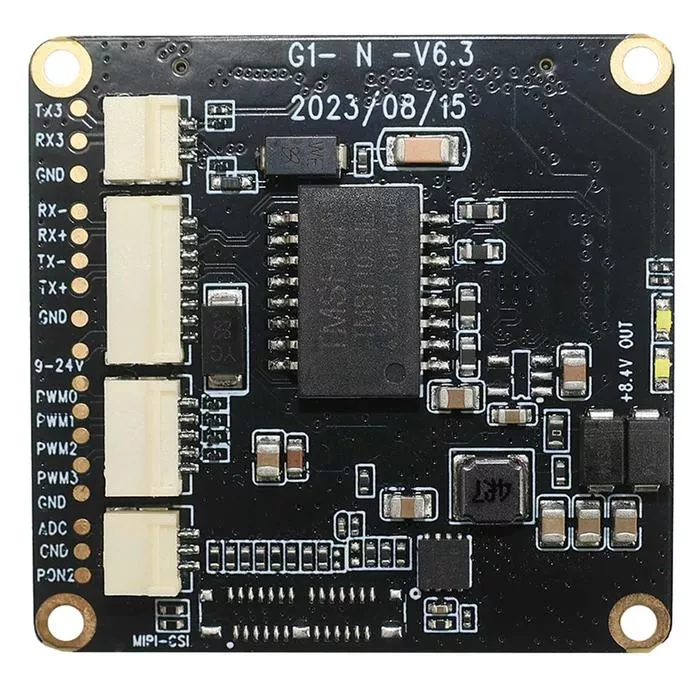

扩展接口网口、Wifi、显示屏、CVBS、音频IC、镜头模组、Uart*3、I²C、SPI、PWM、MIC、DC直流供电、ADC五向按键


2.2 软件基本功能规格


项目参数说明
视频分辨率4K、2.7K、1080P、720P
视频帧率24fps 、25fps 、30fps 、48fps、50fps、60fps 、120fps、240fp
拍照分辨率20M、13M、12M、10M、8M、5M、3M、2M
USB摄像头分辨率H.264:4K@30FPS,1080P@60FPS/30FPS,720P@60FPS/30FPS
MJPG:4K@30FPS,1080P@30FPS,720P@30FPS
YUV:480P@30FPS
HDMI输出分辨率4K@30FPS,1080P@60FPS/30FPS,720P@60FPS
慢动作
关、4K2X、1080P4X、720P8X
畸变校正关、开
EIS关、开
视频文件分段无限、1分钟、5分钟
   预录影   关、开(由5S前开始录制)
循环录像关、开
连拍支持
抓拍支持
录像启停功能支持
时间戳记关、日期、日期时间
延时拍照关、3秒、5秒、7秒
缩时照片间隔关、3秒、5秒、10秒、30秒、1分钟
缩时照片持续时间关、5分钟、10分钟、15分钟、20分钟、30分钟、60分钟、2小时、3小时、5小时
录像延时间隔关、1秒、2秒、3秒、4秒、5秒、6秒、7秒、8秒、10秒、13秒15秒、20秒、25秒、30秒、40秒、60秒
缩时录像持续时间无限制、5分钟、10分钟、20分钟、30分钟、1小时、2小时、3小时、5小时
自动关机关闭、1分钟、5分钟、10分钟、15分钟
光源频率
自动、50Hz、60Hz
按键音开、关
显示屏亮度低、中、高
显示设置标准、全屏
语言
简体中文、繁体中文、English
格式化支持
恢复出厂设置支持


注意:实际的分辨率,根据搭配的sensor不同会有所不同,详细请参照相应的模组的规格书。




三、硬件接口功能说明

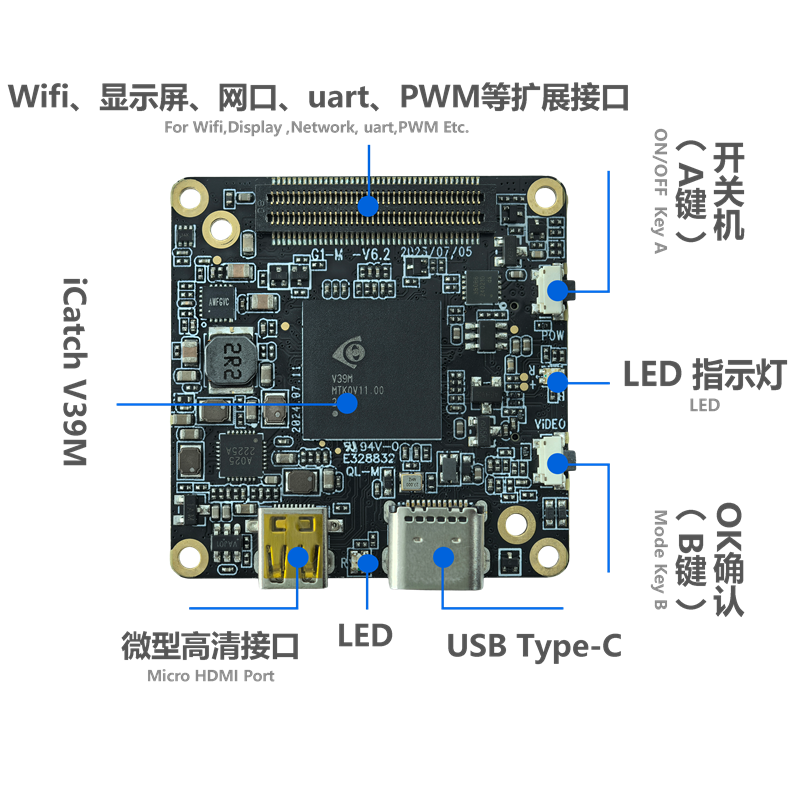

摄像头主板

USB Type-C接口

此接口支持USB标准的5V电源输入,可为主板供电,为电池(推荐7.4-7.7V电池)充电。连接电脑可直接读取TF卡内文件,当作U使用。还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配G1-USB串口调试板使用)。连电脑U盘模式:插入TF卡,USB的另一端连接电脑,默认开机后自动进入U盘模式。连电脑PCCAM模式:插入TF卡,USB的另一端连接电脑,开机后自动进入U盘模式,短按A键切换到PCCAM摄像头模式。(右键单击电脑“计算机”,在弹出的提示框中点击左键进入“管理”,“设备管理器”,可在“图像设备”中看到识别到相机的名称Wasintek camera 。打开摄像头工具“amcap.exe”,可以看到当前设备预览画面)。给电池充电:使用电源适配器(推荐5V2A给电池充电充电过程中红灯常亮,充满电绿灯常亮。


摄像头主板

摄像头模组

通过此接口可扩展多款MIPI Sensor,IR-CUT功能,LED补光灯*2组,串口UART2,电池电源输出,微型三轴云台等功能。

若个别摄像头模组仅支持接同轴线来使用的,需要额外搭配 G1-S-ZJB-V1.0 转接板转换成同轴座。这种搭配方式,方便用户灵活装配。


摄像头主板

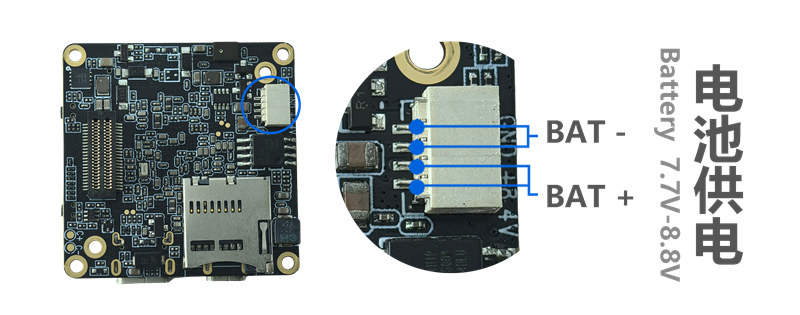

使用电池供电

6.6V(低电关机)~8.8V,推荐使用7.4-7.7V高压高密度电池。特别注意:电池端供电最高可支持12V;但不包括云台版本,云台版本电池端的稳定供电电压是 8V




四、LED灯指示说明:


位置
颜色
开机
录像预览模式
录像时
拍照预览模式
拍照
回放模式设置模式
功能指示灯


红灯
常亮
常亮
闪烁
/
/
红绿蓝全亮(白灯)
/
绿灯
/
/
/
常亮
熄灭一下
/
蓝灯
/
/
/
/
/
常亮


备注“/”表示指示灯不亮

注意:无插卡状态下,设备开机后,功能指示灯黄灯闪烁




五、按键使用说明:


类别模式或状态功能
电源键/模式键A键)开关机长按1秒开关机
  待机   短按切换模式,即切换录像/拍照/回放/设置;
设置(需搭配触屏)短按下翻菜单(按确认键(B键)进入设置项后);
说明:搭配五向按键来使用,可实现上翻菜单;
录制中短按暂停和继续录制
确认键/拍摄键B键)待机

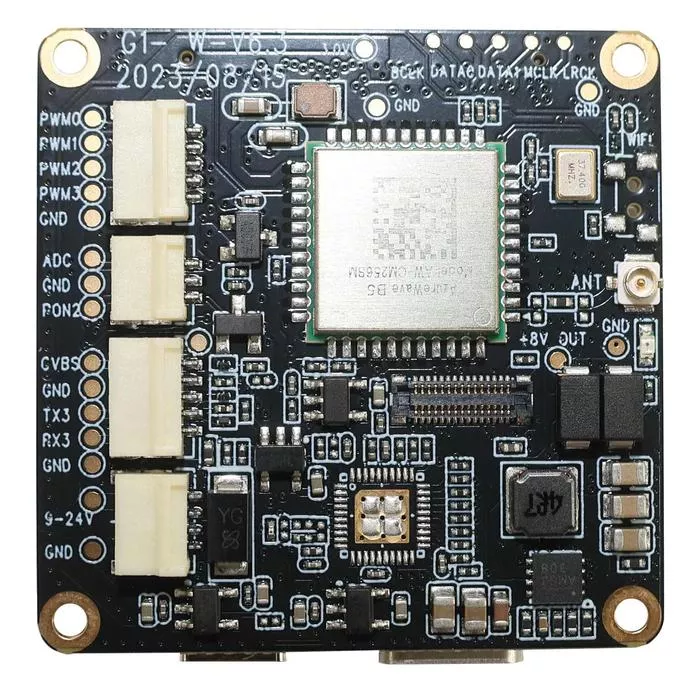

录像模式待机状态下,长按 3S 开启/关闭 WIFI 模式,默认为关闭

(需搭配 wifi 板使用情况下)

录像模式短按开始录制;
拍照模式短按拍摄照片;
长按开始连拍,松开停止连拍;
录制中短按停止录像保存文件;
长按 2 秒(低于4秒)单张截帧拍照(松开执行);
长按(5 秒后)连续截帧拍照,松开停止截帧拍照;

设置模式

(需搭配触屏)

短按确认进入;
长按 2 秒返回;
双击切换模块:照片设置/视频设置/系统设置/云台设置(仅三轴云台版本支持该项);

回放模式

(需搭配触屏)

短按上翻(上一文件);
说明:接入 WIFI 扩展板时搭配五向按键来使用,实现(下一文件);
视频或音频文件时,双击播放/停止;
三击,标记喜欢或取消喜欢;
标记喜欢,即锁定文件不被删除;
长按进入删除当前文件提示选项(长按删除/短按返回),进入后再次长按删除,短按返回退出选项。
关机按住接USB进入烧录模式
复位功能待机或工作中同时按电源键和拍摄键,设备断电关机


注意:在不使用屏时,可通过配置文件修改设置参数。将配置文件“CameraConfig_G1A.ini”(具体配置文件名称会根据镜头模组不同而有所不同)放入TF卡根目录下,可以在配置文件中修改相应的功能选项。修改后请保存,修改后的参数需开机再关机,再次开机即可生效。




配件清单:

双通六角型铜柱M2*3.5(5PCS)

十字圆头螺丝M2*3(5PCS)

1.0间距4PIN电池接口线(1PCS)

(注意:按规格书接线,忽略线的颜色)



组装示意图:

摄像头模组

▲(G1-M-V6.2 摄像头主板 + IMX377摄像头模组)




规格书下载:G1-M-V6.2 PCBA(Vi37M)主板规格书.pdf
