G1-W-V6.3 WiFi板(AW CM256SM) 无线Wifi扩展板 Wifi模块

二维码
SOC/DSP主控 AW CM256SM
WiFi功能 支持2.4G OR 5G
显示屏 可选配
TV-OUT(CVBS) NTSC(720*480)/PAL(720*576)
PCB板尺寸 38*38mm
微信扫一扫咨询
产品详情

G1-W-V6.3 WiFi板(AW CM256SM)


一、产品概述


G1-W-V6.3 WiFi板搭载 AW CM256SM 单通双频WiFi模块,支持使用单频2.4G或5G无线wifi功能。板载支持WiFi天线、预留WiFi按键(C按键)、显示屏、触控屏、预留CVBS(TV-Out)、串口(Uart3)、PWM、ADC按键、供电接口等接口。板框尺寸为38*38mm,必须配合本公司的指定摄像头主板使用,此产品不可单独独立工作。


摄像头模组Wifi板           摄像头模组Wifi板



二、规格参数


项目参数说明项目参数说明
产品名称G1-W-V6.3 PCBA(AW CM256SM)规格型号G1-W-V6.3
硬件版本G1-W-V6.3Wifi模块AW CM256SM
频段范围
RF Specification
2.4G OR 5G
无线网络标准
WLAN Standard
IEEE 802.11b/g/n/ac, WiFi compliant
2.4G 频率范围
Frequency Range
2.400 GHz ~ 2.497 GHz (2.4 GHz ISM Band)
5G 频率范围
Frequency Range
4.900 GHz ~ 5.845 GHz (5.0 GHz ISM Band)
2.4G信道
Number of Channels
2.4GHz:Ch1 ~ Ch14
5G信道
Number of Channels

2.4G传输速率2-3M Byte5G 传输速率6-8M Byte
2.4G传输距离50米(720P&1M空旷无干扰)5G传输距离30米(720P&1M空旷无干扰)

CVBS Standard

(预留接口)

NTSC/PAL(TV-Out)

CVBS(TV-Out)

(预留接口)

720*576
PWM3Pin PWM,1PIN APWMP串口/UartRX3,TX3
ADC 按键上、下、左、右、确认5向ADC按键,Power 电源键
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity20%-80%PCB尺寸38*38MM
PCB螺丝孔间距34MMPCB螺丝孔直径2MM




三、硬件接口功能说明


摄像头模组Wifi板

摄像头模组Wifi板


AW CM256SM 单通双频 WiFi 模块,支持使用单频 2.4G 或 5G 无线 wifi 功能,采用第一代 IPEX 通用全铜的标准天线座。(长按 G1-V-6.3 主板 B 键 3S 开启 wifi,Wifi 开启时红灯闪烁,连接成功后红灯常亮)


摄像头模组Wifi板


通过以上的接口引出了PWM 功能接口,可以通过此接口控制相机模式切换、拍照、录像等功能。


摄像头模组Wifi板


支持一路 ADC 按键接口,可接上、下、左、右、确认五个按键,支持外接按键,控制相机开机和关机。


摄像头模组Wifi板


预留了一路模拟视频 CVBS(TV-OUT)信号输出,如需要CVBS功能可定制。支持RX3、TX3,可通过此串口对相机进行设置及控制等操作。


摄像头模组Wifi板

可使用 9-24V 供电控制相机自动开机;V6.3 硬件板子支持三路同时使用,即 WiFi 板供电,主板电池供电,Type-C USB 供电支持同时使用。也可以单路供电使用。




配件清单:

阴阳六角型铜柱M2*3.5+3(5PCS)

钢管天线(1PCS)
1.0间距3PIN带钩单头线(1PCS)
1.0间距4PIN带钩单头线(1PCS)
1.0间距5PIN带钩单头线(2PCS)

(注意:按规格书接线,忽略线的颜色



组装示意图:

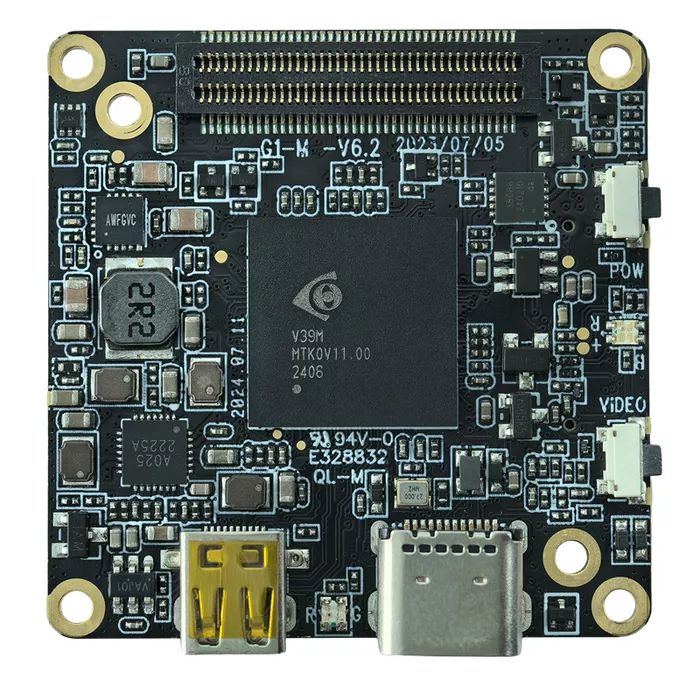

摄像头模组

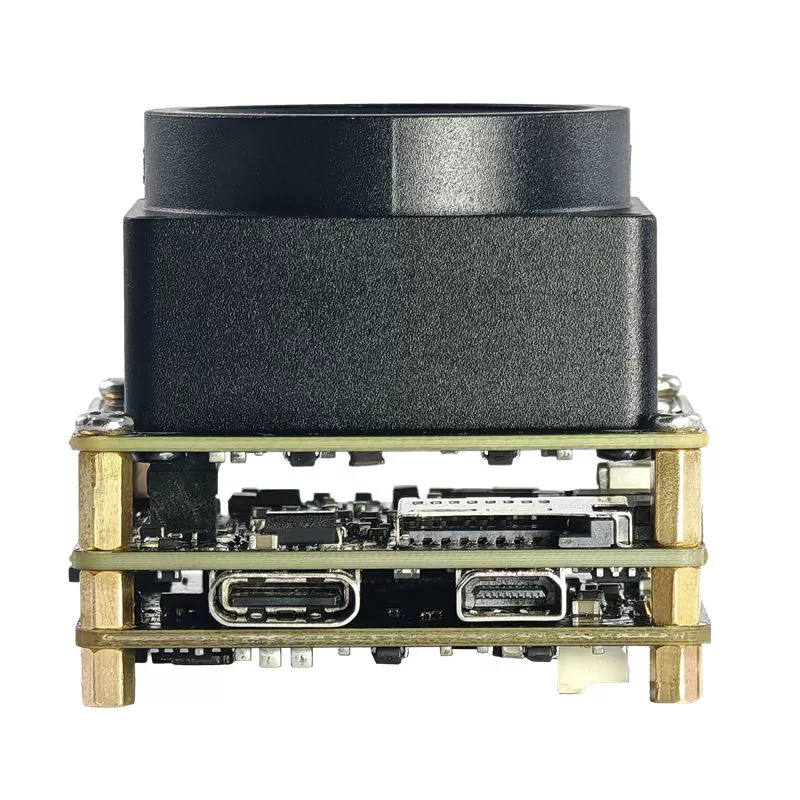

▲(G1-M-V6.2 摄像头主板 + IMX377 摄像头模组 + G1-W-V6.3 Wifi板)



规格书下载:G1-W-V6.3 WiFi板(AW CM256SM)规格书.pdf
