G1-IMX577-V1.0 摄像头模组Sensor PCBA板

二维码
图像传感器Sensor IMX577 1/2.3(12M)
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
防抖功能 数字防抖、EIS防抖
PCB板尺寸 32*32mm
微信扫一扫咨询
产品详情

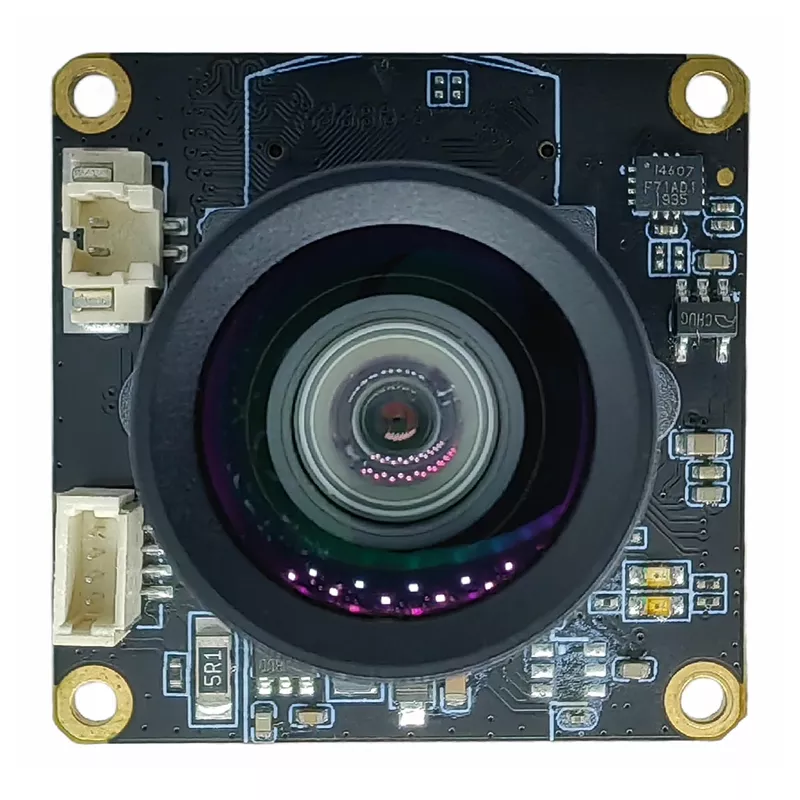

G1-IMX577-V1.0 PCBA 摄像头模组Sensor板



一、产品概述


G1-IMX577-V1.0 PCBA采用SONY IMX577高品质cmos sensor,其对角线为7.857mm(1/2.3型)CMOS图像传感器,像素点达到了1.55um,彩色方形像素陈列,有效像素为1200万高清图像。配合G1摄像头主板使用,可支持拍摄12M像素高清拍照,最高可支持4K@60(差值),4K@30FPS视频拍摄。采用极细同轴线与主板连接,方便各种安装场景,也可使用板对板插座连接。支持多轴EIS防抖图像增稳功能。板框尺寸为32*32mm。



               G1-IMX577 摄像头模组Sensor板                G1-IMX577 摄像头模组Sensor板




二、格参数


项目参数说明项目参数说明
产品名称G1-IMX577-V1.0 PCBA硬件版本G1-IMX577-V1.0
图像传感器SONY IMX577(12M)传感器类型CMOS
有效像素1200像面大小1/2.3(7.857mm
像素点大小
1.55um
EIS防抖支持多轴 EIS防抖 图像增稳
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity
20%-80%PCB尺寸
32*32mm
PCB螺丝孔间距:28*28mm,直径:2mm镜头座固定螺丝直径1.6mm
视频分辨率
(搭配G1摄像头主板
4K@24/25/30/fps,4K@48/50/60fps(插值)

2.7K@24/25/30/48/50/60fps

1440P@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps
拍照分辨率
(搭配G1摄像头主板
20M(5200x3900)(插值)

13M(4160x3120)(插值)

12M(4000x3000)

10M(3648x2736)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)




三、硬件接口功能说明


G1-IMX577 摄像头模组Sensor板


G1-IMX577-V1.0 PCBA,用户可自由搭配镜头,再配合G1摄像头主板使用,可支持拍摄12M像素高清拍照,可达4K@30FPS的视频拍摄。使用ICM-40607型号陀螺仪,支持先进的多轴EIS防抖图像增稳功能。


G1-IMX577 摄像头模组Sensor板


两组补光灯接口支持扩展红外灯、白光灯的补光灯板,给设备补光。


G1-IMX577 摄像头模组Sensor板


IR-Cut滤光片切换器接口,需搭配携带滤光片的镜头使用。


G1-IMX577 摄像头模组Sensor板




配件清单:

双通六角型铜柱M2*6(3PCS)
十字圆头螺丝M2*3(5PCS)



组装示意图:




规格书下载:‍G1-IMX577-V1.0 PCBA Sensor板 规格书.pdf
