G1-IMX335-V1.0 摄像头模组Sensor PCBA板

二维码
图像传感器Sensor IMX335 1/2.8(5M)
录像分辨率 2.7K@30FPS 1080P@30FPS/60FPS 720P@60FPS/120FPS
拍照分辨率 500万
防抖功能 数字防抖、EIS防抖
PCB板尺寸 32*32mm
微信扫一扫咨询
产品详情

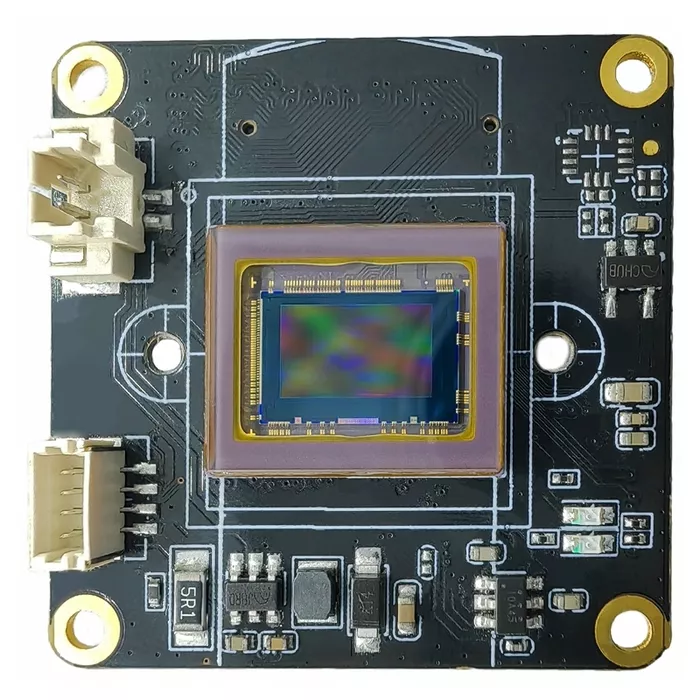

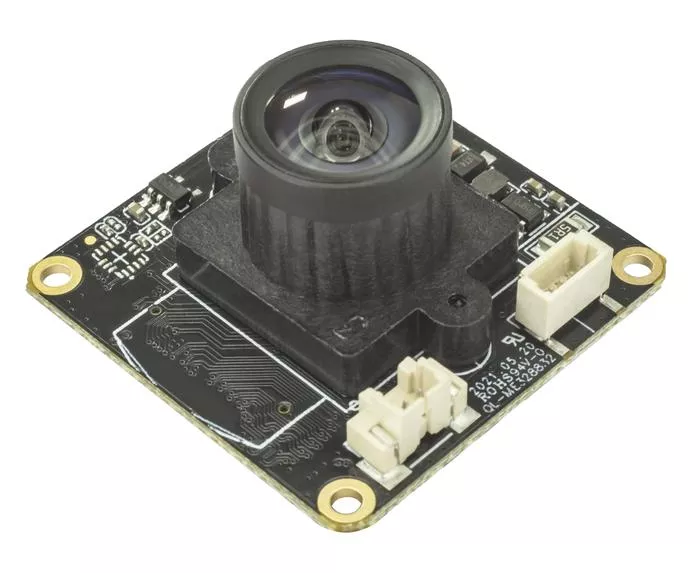

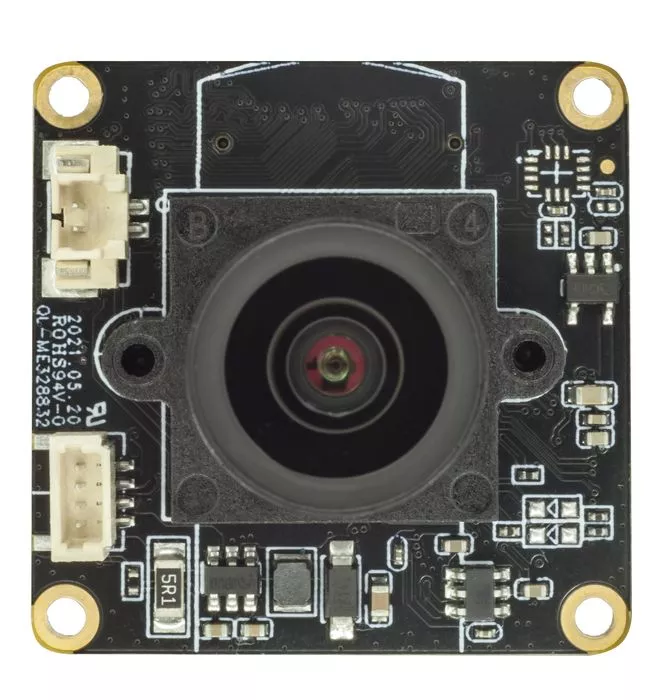

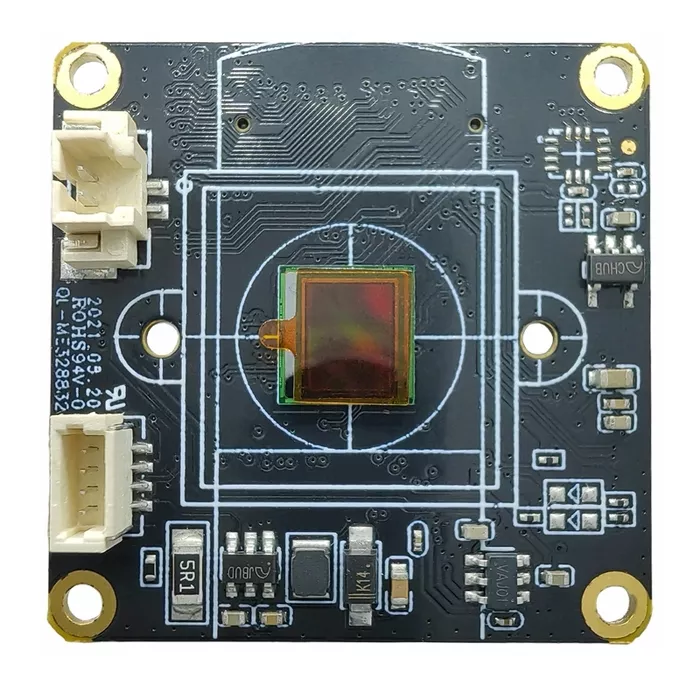

G1-IMX335-V1.0 PCBA 摄像头模组Sensor板



一、产品概述


G1-IMX335-V1.0 PCBA 采用 SONY IMX335 高品质 cmos sensor,其对角线 6.52mm(1/2.8 型)CMOS 图像传感器,像素点达到了 2.0μm,彩色方形像素陈列,有效像素为 500万高清图像。配合 G1摄像头主板使用,可支持拍摄 5M 像素高清拍照,可达 2Ks@30FPS 的视频拍摄。采用极细同轴线与主板连接,方便各种安装场景。硬件预留陀螺仪位置,可以实现多轴 EIS 防抖图像增稳功能。板框尺寸为 32*32mm。



               G1-IMX335 摄像头模组Sensor板                G1-IMX335 摄像头模组Sensor板




二、格参数


项目参数说明项目参数说明
产品名称G1-IMX335-V1.0 PCBA硬件版本G1-IMX335-V1.0
图像传感器SONY IMX335(5M)传感器类型CMOS
有效像素500像面大小1/2.8(6.52mm
像素点大小
2.0um
EIS防抖(预留功能)支持多轴 EIS防抖 图像增稳
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity
20%-80%PCB尺寸
32*32mm
PCB螺丝孔间距:28*28mm,直径:2mm镜头座固定螺丝直径1.6mm
视频分辨率
(搭配G1摄像头主板
4K@30/60fps(插值)

2.7K@30fps

1080P@30/60fps

720P@60/120fps

2592x1944 30fps

拍照分辨率
(搭配G1摄像头主板
20M(5200x3900)(插值)

13M(4160x3120)(插值)

12M(4000x3000)(插值)

10M(3648x2736)(插值)

8M(3264x2448)(插值)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

USB 摄像头分辨率
H.264:1080@30FPS,720@30FPS

MJPG:1080@30FPS,720@30FPS




三、硬件接口功能说明


G1-IMX335 摄像头模组Sensor板


G1-IMX335-V1.0 PCBA,用户可自由搭配镜头,再配合G1摄像头主板使用,可支持拍摄5M像素高清拍照,可达2.7K@30FPS的视频拍摄。


G1-IMX335 摄像头模组Sensor板


注意:IR-Cut滤光片切换器接口,需搭配携带滤光片的镜头使用,需要用户自行搭配支持 IR-Cut 功能的镜头,才支持改功能。



G1-IMX335 摄像头模组Sensor板


两组补光灯接口支持扩展红外灯、白光灯的补光灯板,给设备补光。若需要补光灯功能,需要另外购买G1-LED-V2.0 补光灯板,搭配使用。


G1-IMX335 摄像头模组Sensor板

注意:TBT 板对板插座或通过同轴线连接主板二选一。用户可结合使用场景,灵活搭配使用。


G1-IMX335 摄像头模组Sensor板

需要用户自行配备变焦功能的镜头,通过以上的接口引出连接马达,用以实现变焦功能。




配件清单:

双通六角型铜柱M2*6(3PCS)
十字圆头螺丝M2*3(5PCS)



组装示意图:




规格书下载:G1-IMX335-V1.0 PCBA Sensor板 规格书.pdf
