G1-IMX386 L1326-B 小镜头摄像头模组
一、产品概述
G1-IMX386 L1326-B 小镜头摄像头模组采用的 Sony IMX386 彩色图像传感器,是一种高性能的 CMOS 1/2.86”图像传感器,最高能以60fps 秒速度提供1200 万像素图像信号,像素点为 1.25μm x 1.25μm 。配合 G1 摄像头主板使用,使用同轴线连接主板。可支持拍摄 12M 像素高清图像,最高可支持 4K@60fps(插值),4K@30fps 视频拍摄。板框尺寸为 17.7x12.7mm,模组镜头顶端到PCB 板面的尺寸为 9.5mm。
二、规格参数
项目 | 参数说明 | 项目 | 参数说明 |
产品名称 | G1-IMX386 L1326-B 小镜头摄像头模组 | 硬件版本 | VCAMP-IMX386-V1.0 |
图像传感器 | Sony IMX386(12M) | 传感器类型 | CMOS |
有效像素 | 1200万 | 像面大小 | 1/2.86" |
像素点大小 | 1.25*1.25um | EIS防抖 | 不支持,可定制 |
焦距 EFL | 2.35mm | 光圈(F/NO.) | 2.2±5% |
螺纹 | 材质 | 6P | |
对角 FOV(D) | 117° | 水平 FOV(H) | 97° |
垂直 FOV(V) | 79° | 畸变 | <1.0% |
工作温度 | -10-+60°C | 储存温度 | -20-+70°C |
PCB尺寸 | 17.7*12.7mm | 模组尺寸 | 17.7*12.7*9.5mm |
视频分辨率 (搭配G1摄像头主板) | 4K@24/25/30fps,4K@48/50/60fps(插值) 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps | ||
拍照分辨率 (搭配G1摄像头主板) | 20M(5200x3900)(插值) 13M(4160x3120)(插值) 12M(4000x3000) 10M(3648x2736) 8M(3264x2448) 5M(2592x1944) 3M(2048x1536) 2M(1920x1080) |
三、硬件接口功能说明
G1-IMX386 L1326-B 小镜头摄像头模组通过同轴线连接 G1 摄像头主板。配合 G1 摄像头主板使用,可支持拍摄 12M 像素高清拍照,可达 4K@30FPS 的视频拍摄。
配件清单:
G1-S ZJB(1pcs)

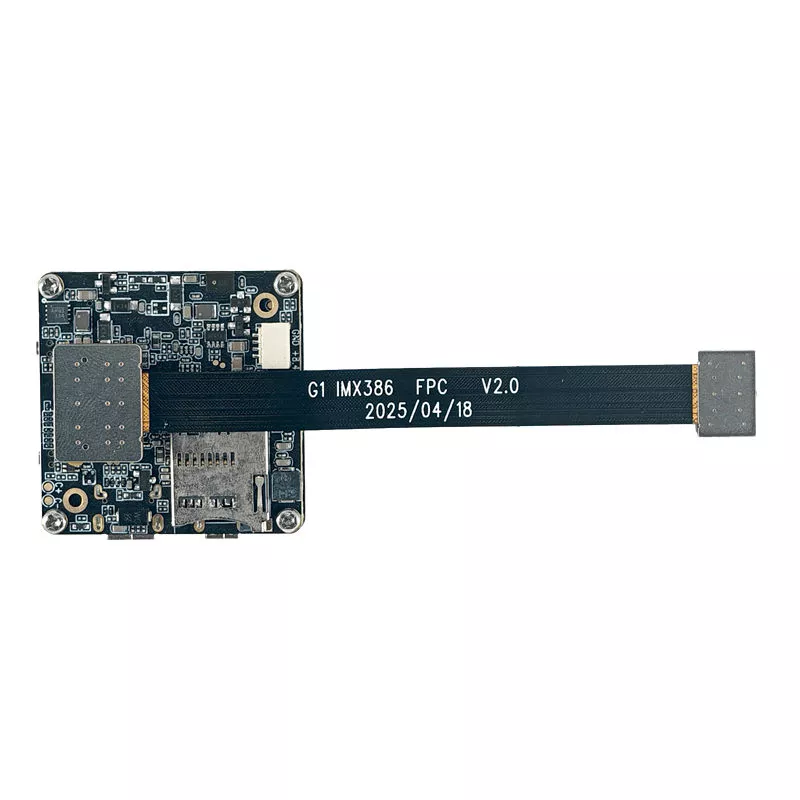

组装示意图:
▲(G1-M-V6.2 摄像头主板 + G1-IMX386 L1326-B 小摄像头模组)
规格书下载:G1-IMX386 L1326-B 小镜头摄像头模组 规格书.pdf
