G1-IMX577 L1812C6 摄像头模组 4K摄像头模组

二维码
图像传感器Sensor IMX577 1/2.3(12M)
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
镜头参数 100度零畸变广角镜头
PCB板尺寸 32*32mm
微信扫一扫咨询
产品详情

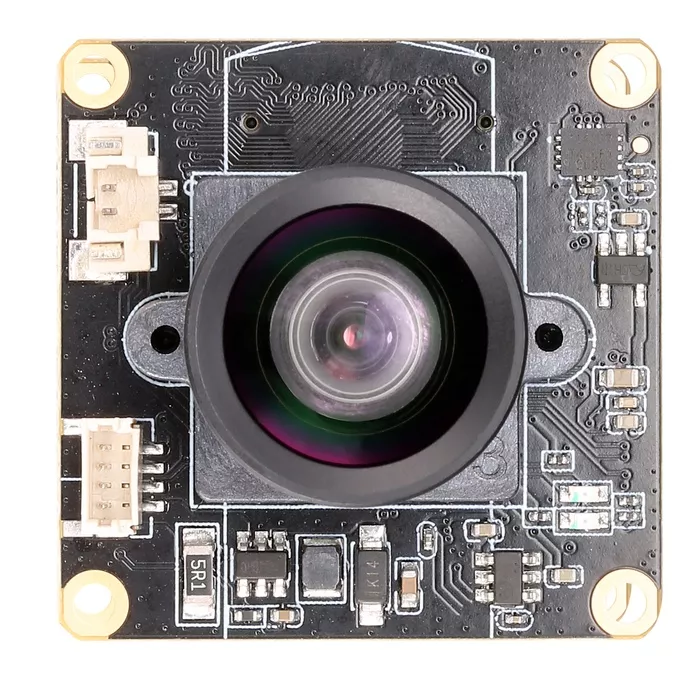

G1-IMX577 L1812C6 摄像头模组



一、产品概述


G1-IMX577 L1812C6 摄像头模组采用 SONY IMX577 高品质Cmos sensor,其对角线为 7.857mm(1/2.3" 型)CMOS 图像传感器,像素点达到了 1.55μm,彩色方形像素陈列,有效像素为1200万高清图像。配合 G1 摄像头主板使用,可支持拍摄 12M像素高清图像,最高可支持 4K@60(插值)、4K@30FPS 视频拍摄。使用板对板插座连接。板框尺寸为 32*32mm,模组镜头顶端到 PCB 板面的尺寸为 24mm。



IMX577 4K摄像头模组                IMX577 4K摄像头模组




二、格参数


项目参数说明项目参数说明
产品名称G1-IMX577 L1812C6 摄像头模组硬件版本G1-IMX577-V1.0
图像传感器SONY IMX577(12M)传感器类型CMOS
有效像素1200万像面大小1/2.3"
像素点大小1.55*1.55um

焦距 EFL3.24 mm光圈(F/NO.)2.70
螺纹M12*P0.5材质4G2P+IR
对角 FOV(D)100.2°水平 FOV(H)87.2°
垂直 FOV(V)71°畸变<0.5%
工作温度-10-+60°C储存温度-20-+80°C
PCB尺寸32*32mm模组尺寸32*32*24mm
视频分辨率
(搭配G1摄像头主板
4K@24/25/30/fps,4K@48/50/60fps(插值)

2.7K@24/25/30/48/50/60fps
1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps

拍照分辨率
(搭配G1摄像头主板
20M(5200x3900)(插值)

13M(4160x3120)(插值)

12M(4000x3000)

10M(3648x2736)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)




三、硬件接口功能说明


IMX577 4K摄像头模组


G1-IMX577 L1812C6 摄像头模组。配合 G1 摄像头主板使用,可支持拍摄 12M 像素高清图像,支持 4K@30FPS的视频拍摄。


IMX577 4K摄像头模组


注意:IR-Cut 滤光片切换器接口,是携带滤光片的镜头使用的,需要用户自行搭配支持 IR-Cut 功能的镜头,才支持该功能。此模组不支持 IR-Cut 功能。


IMX577 4K摄像头模组


两组补光灯接口支持扩展红外灯、白光灯的灯板,给设备补光。若需要补光灯功能,需要另外购买G1-LED-V2.0 灯板,搭配使用。


IMX577 4K摄像头模组




配件清单:

双通六角型铜柱M2*6(3PCS)
十字圆头螺丝M2*3(5PCS)



组装示意图:

IMX577 4K摄像头模组

▲(G1-M-V6.2 摄像头主板 + G1-IMX577 L1812C6 摄像头模组



规格书下载:G1-IMX577 L1812C6 摄像头模组 规格书.pdf
