G1-OS12D40 L1812C6 摄像头模组

二维码
图像传感器Sensor OV OS12D40
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1100万
防抖功能 数字防抖、EIS防抖
PCB板尺寸 32*32mm
微信扫一扫咨询
产品详情

G1-OS12D40 L1812C6 摄像头模组



一、产品概述


G1-OS12D40 L1812C6 无畸变摄像头模组采用的 OV OS12D40 彩色图像传感器,是一种高性能的CMOS 1/2.49”图像传感器,像素点为 1.404μm x 1.404μm。最高能以60fps秒速度提供 1130 万像素(4512x2512)图像信号。配合 G1 摄像头主板使用,可支持拍摄 11M 像素高清图像,最高可支持 4K@60fps(插值)、4K@30fps 视频拍摄。使用板对板插座连接。支持多轴 EIS 防抖图像增稳功能。板框尺寸为 32*32mm,模组镜头顶端到 PCB 板面的尺寸为28.3mm。



OS12D40 摄像头模组                OS12D40 摄像头模组




二、格参数


项目参数说明项目参数说明
产品名称G1-OS12D40 L1812C6 摄像头模组硬件版本G1-OS12D40-V1.0
图像传感器OV OS12D40(11M)传感器类型CMOS
有效像素1100万像面大小1/2.49"
像素点大小1.404*1.404umEIS防抖支持多轴EIS防抖
焦距 EFL3.24 mm光圈(F/NO.)2.70
螺纹M12*P0.5材质4G2P+IR
对角 FOV(D)95.6°水平 FOV(H)87.6°
垂直 FOV(V)56.4°畸变<0.5%
工作温度-10-+60°C储存温度-20-+80°C
PCB尺寸32*32mm模组尺寸32*32*28.3mm
视频分辨率
(搭配G1摄像头主板
4K@24/25/30/fps,4K@48/50/60fps(插值)

2.7K@24/25/30/48/50/60fps
1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps

拍照分辨率
(搭配G1摄像头主板
20M(5200x3900)(插值)

13M(4160x3120)(插值)

11M(4512x2512)

8M(3840x2160)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

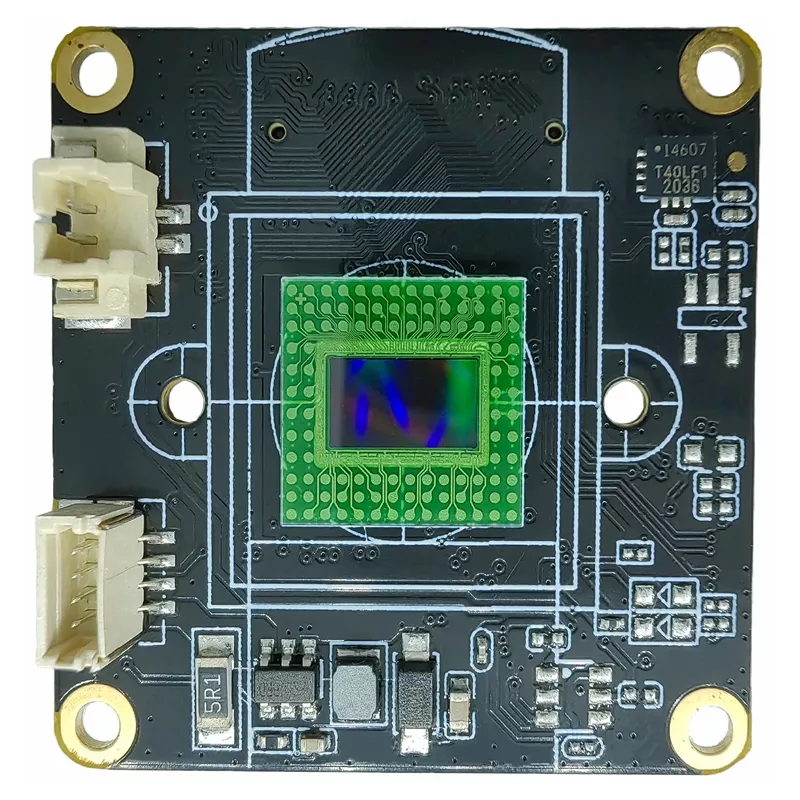

三、硬件接口功能说明


OS12D40 摄像头模组


G1-OS12D40 L1812C6-V1.0 无畸变摄像头模组配合 G1 摄像头主板使用,可支持拍摄 11M 像素高清拍照,可达4K@30FPS 的视频拍摄。使用 ICM-40607 型号陀螺仪,支持先进的多轴 EIS 防抖图像增稳功能。


OS12D40 摄像头模组


两组补光灯接口支持扩展红外灯、白光灯的灯板,给设备补光。注意:IR-Cut 滤光片切换器接口,是携带滤光片的镜头使用的,L1812C6 无畸变镜头不支持该功能。


OS12D40 摄像头模组




配件清单:

双通六角型铜柱M2*6(3PCS)
十字圆头螺丝M2*3(5PCS)



组装示意图:

OS12D40 摄像头模组

▲(G1-M-V6.2 摄像头主板 + G1-OS12D40 L1812C6 摄像头模组



规格书下载:G1-OS12D40 L1812C6 摄像头模组 规格书.pdf
