网络摄像头模组 工业摄像机(摄像头主板+IMX377模组+网口板)组合

二维码
SOC/DSP主控 iCatch Vi37M
图像传感器Sensor IMX377 1/2.3 (12M)
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
储存卡 4GB-512GB(Class10/U1/U2/U3)
防抖功能 数字防抖、EIS防抖
镜头参数 100度零畸变广角镜头
USB功能 USB读卡数据、USB摄像头、USB复用Uart串口
HDMI输出 支持
PCB板尺寸 38*38mm
音频 支持录音功能
微信扫一扫咨询
产品详情

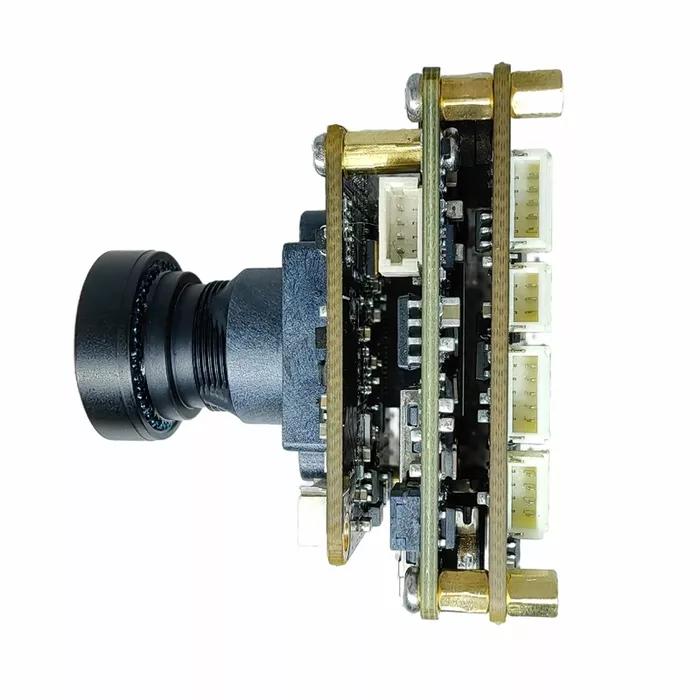

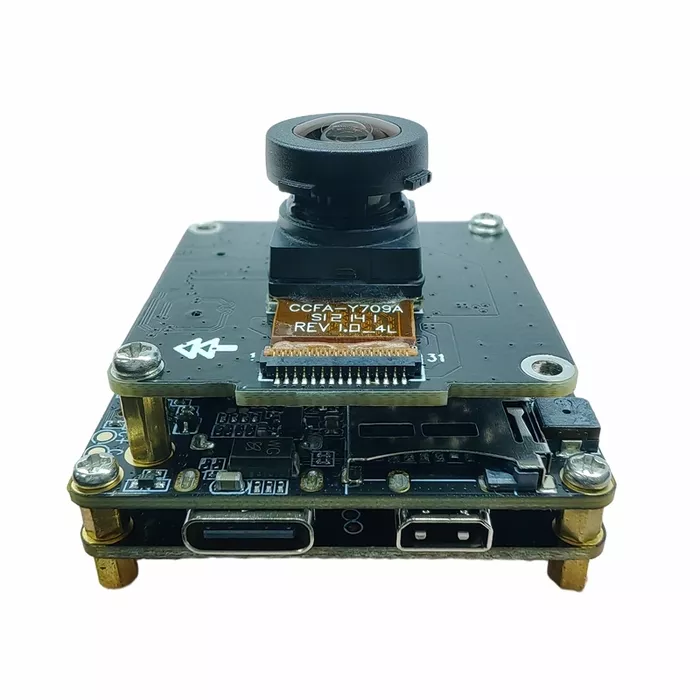

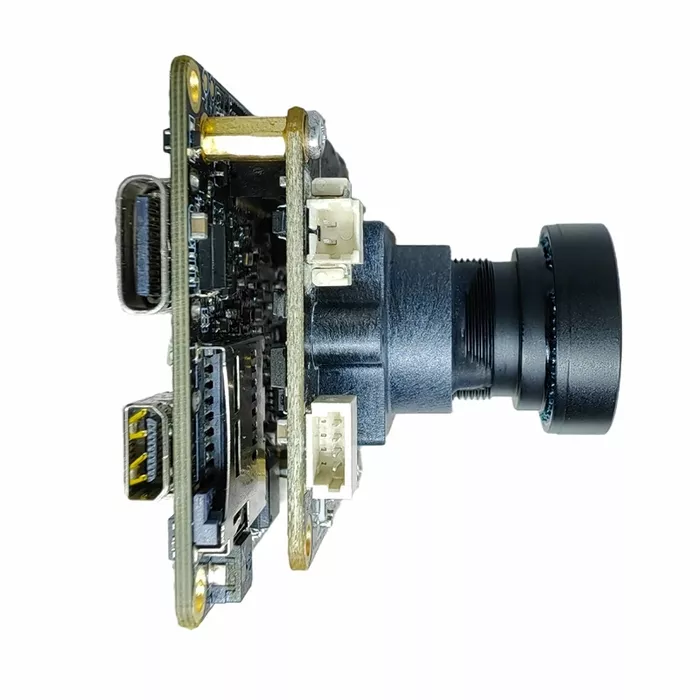

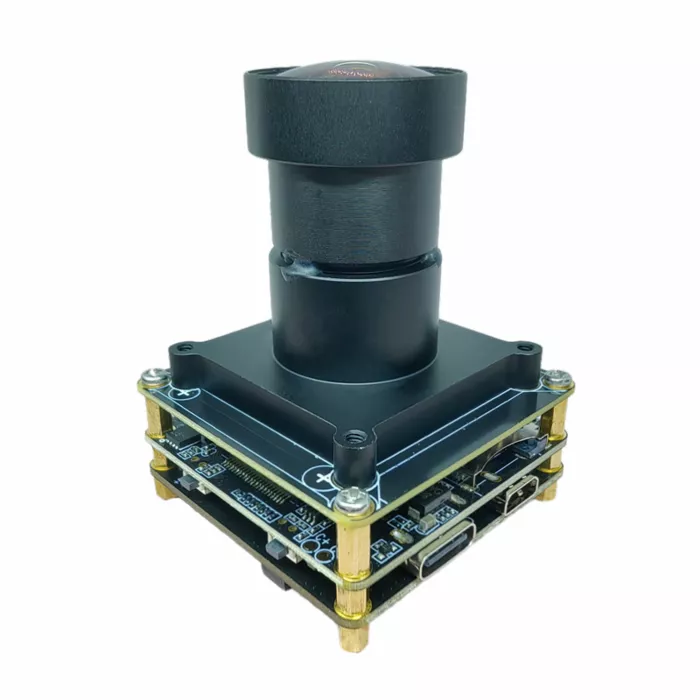

DIY摄像机(摄像头主板+IMX377摄像头模组+网口板)组合


一、产品概述


该DIY摄像机组合方案搭配了 iCatch Vi37M摄像头主板IMX377摄像头模组网口板,使用板对板插座连接。

这套DIY摄像机搭载 iCatch Vi37M‍ 芯片,最高支持4K@60FPS(插值)、4K@30FPS、2.7K@60FPS、1080P@120FPSH.264编码的视频。摄像头模组采用SONY IMX377高品质CMOS Sensor有效像素为1200万,搭配了一个100度零畸变广角镜头,支持多轴EIS防抖图像增稳功能。搭载IP101GR网口芯片,支持连接网线。

板载支持Type-C接口、HDMI高清接口、TF卡卡槽(最高支持512GTF存储卡)、电池接口、2个控制按键、数字硅麦、蜂鸣器、网口、串口(Uart3)、PWM、ADC五向按键、DC直流供电接口、MIPI输出接口(预留接口)等。PCB板尺寸为38*38mm,整套摄像头模块高度为40mm。

DIY摄像机(摄像头主板+IMX377摄像头模组+网口板)组合方案,适用于网络摄像头、航拍摄像机工业摄像机‍、USB摄像头、工作记录仪、机器视觉等视频摄像产品。


网络摄像头模组          网络摄像头模组


二、规格参数


项目参数说明项目参数说明
主控芯片(DSP)iCatch Vi37M镜头型号HX1812C6 100°无畸变镜头
图像传感器SONY IMX377(12M)传感器类型CMOS
Sensor接口MIPI电池电压7.7V高压锂电池
有效像素点1200像面大小1/2.3(7.81mm)
   存储类型外置TF卡,支持8G~512G class 10以上卡,推荐使用U3Type-C接口Type-C USB 5V连电脑U盘模式;连电脑PCCAM(摄像头)模式
像素点大小
1.55um
EIS防抖支持多轴 EIS防抖 图像增稳
工作温度-10-+60°C储存温度-20-+80°C
湿度Humidity
20%-80%PCB尺寸38*38MM
   网口芯片
   IP101GR   传输速率   100M
   LED指示灯 网络工作状态红色指示灯   PWMPWM0,PWM1/Uart3_GND
视频分辨率
4K@24/25/30/fps,4K@48/50/60fps(插值)

2.7K@24/25/30/48/50/60fps

1440P@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60/120fps
720P@24/25/30/48/50/60/120/240fps
拍照分辨率
20M(5200x3900)(插值)

13M(4160x3120)(插值)

12M(4000x3000)

10M(3648x2736)

8M(3264x2448)

5M(2592x1944)

3M(2048x1536)

2M(1920x1080)

焦距Focal Length
3.24mm
镜头TTL Total Length
22.5mm
光圈(F/NO.)
2.7材质Construction4Glasses+2Plastic+1 IR
对角FOV(D)
100°
水平FOV(H)
87°
垂直FOV(V)
71°ChiefRay Angle<14.9°
畸变TV Distortion
<0.5%相对亮度Relative Illumination>65%




三、硬件接口功能说明


网络摄像头模组


IMX377 L1812C6广角无畸变摄像头模组:

可支持拍摄 12M 像素高清照片,录制 4K@30FPS 的视频。使用 ICM-40607 型号陀螺仪,支持先进的多轴 EIS 防抖图像增稳功能。


USB Type-C接口

此接口支持USB标准的5V电源输入,可为摄像头模块供电,也可给电池充电。USB接口连接电脑可直接读取TF卡内文件,当作U使用。还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配G1-USB串口调试板使用


Micro HDMI高清接口:

通过显示屏接口可接指定的显示屏及触屏,采用Micro HDMI接口输出,最高可支持4K 30FPS的视频信号输出。


网络摄像头模组


补光灯接口:

两组补光灯接口支持扩展红外灯,白光灯的灯板,给设备补光。


电池接口

使用电池供电,电池电压为6.6V(低电关机)~8.8V之间,推荐使用7.4~7.7V高压高密度锂电池。特别注意:最高可支持12V接入,接入非7.7V型电池电源时,不可使用USB接口充电)


两个按键:

分别是电源键(A键)、确认键(B键),电源键控制开关机、切换模式,确认键控制拍照录像。


网络摄像头模组


串口(Uart3)接口:

可通过此串口(Uart3)输入命令,对相机进行设置及控制等操作。


网口接口:

根据接口PIN定义连接网线,网线可连接电脑、路由器、图传板,进行rtsp拉流。


供电接口:

供电接口支持使用直流电源 9V~24V 之间供电,或是锂电池类型 8V~16.8V 供电,使相机自动开机。


PWM接口:

通过以上的接口引出了 PWM 功能接口,可以通过此接口控制相机模式切换、拍照、录像等功能。


ADC五向按键接口:

支持一路 ADC 按键接口,可接上、下、左、右、确认五个按键,支持外接按键,控制相机开机和关机。
