常见的摄像头模块接口类型有MIPI、DVP和usb接口
DVP总线PCLK极限大约在96M左右,并且走线长度不能过长,全部DVP最大速率最好控制在72M以下,故PCB layout会较好画。MIPI总线速率随意就几百M,并且是lvds接口耦合,走线有必要差分等长,并且注意保护,故对PCB走线以及阻抗控制要求高一点。
一般来说96M pclk是DVP的极限,曾经在一个team做多摄相头的图象收集设备,DVP总线联接。几个不懂技能的一直push我说是硬件走线烦扰啊,拘泥纠缠在什么I2C这种低速控制信号受烦扰,还搞了好几天看示波器,被烦的不可,我用一个晚上时间改驱动下降PCLK降桢率搞定。
1.MIPI是LVDS(Low Voltage Differential Signaling,低电压差分信号),低压差分串口。只需求要CLKP/N、DATAP/N——最大支撑4-lane,一般2-lane能够搞定。
2.DVP是并口,需求PCLK、VSYNC、HSYNC、D[0:11]——可所以8/10/12bit数据,看ISP或baseband是否支撑。
MIPI接口比DVP的接口信号线少,由所以低压差分信号,产生的搅扰小,所以抗干扰能力较强。最重要的是DVP接口在信号完整性方面受限制,速率也受限制。500W还能够牵强用DVP,800W及以上都选用MIPI接口。
摄像头模块接口基本知识
串口信号:
串行接口(Serial Interface)是指数据一位位地次序传送,其特点是通讯线路简略,只要一对传输线就能够完结双向通讯,并能够使用电话线,从而大大降低了成本,特别适用于远间隔通讯,但传送速度较慢。
串行接口,一条信息的各位数据被逐位按次序传送的通讯方法称为串行通讯。串行通讯的特点是:数据位传送,传按位次序进行,最少只需一根传输线即可完结;成本低但传送速度慢。串行通讯的间隔能够从几米到几千米;根据信息的传送方向,串行通讯能够进一步分为单工、半双工和全双工三种。
串行通讯的特点是:数据位的传送,按位顺序进行。
并口信号:
并行接口,指采用并行传输方法来传输数据的接口标准。从最简单的一个并行数据寄存器或专用接口集成电路芯片如8255、6820等,一直至较复杂的SCSI或IDE并行接口,品种稀有十种。一个并行接口的接口特性可以从两个方面加以描述:1. 以并行方法传输的数据通道的宽度,也称接口传输的位数;2. 用于和谐并行数据传输的额外接口控制线或称交互信号的特性。 数据的宽度可以从1~128位或者更宽,最常用的是8位,可通过接口一次传送8个数据位。在计算机范畴最常用的并行接口是通常所说的LPT接口。并口就是8个车道同一时间能传送8位(一个字节)数据。
并不是说并口快,因为8位通道之间的互相搅扰(串扰),传输时速度就受到了约束,传输简单犯错。串口没有互相搅扰。
差分信号:
(差模信号:双端输入时,两个信号的相位相差180度)

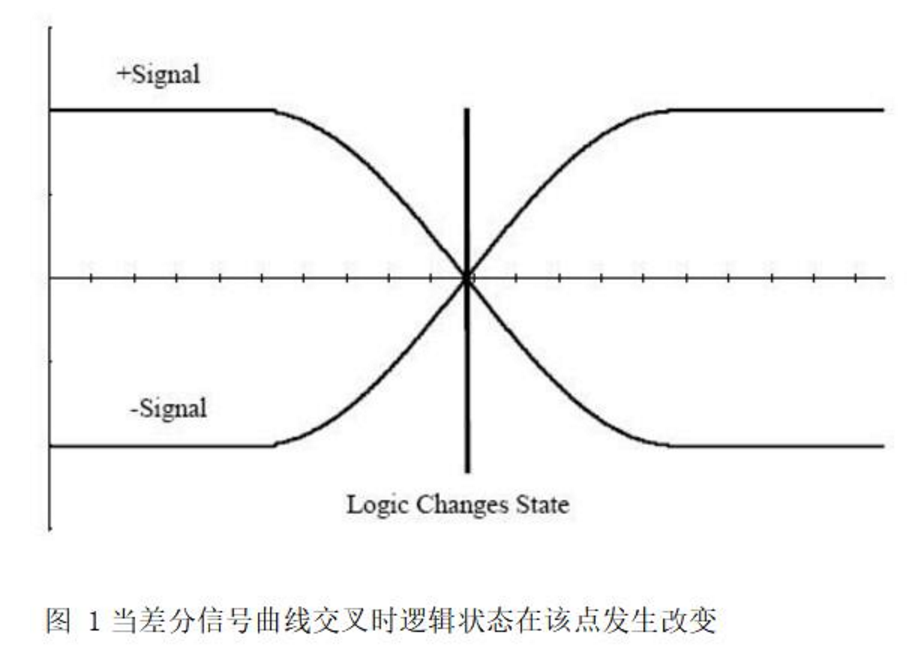

所谓差分方法传输,便是发送端在两条信号线上传输的幅值是持平的,相位是相反的电信号,如下图所示:
而对于接纳端,将会对接纳的两条信号做 减法运算,这样就获得了幅值翻倍的信号,其抗搅扰原理是:假设两条信号都收到相同的(同向、等起伏)的搅扰信号,因为接纳端是怼接纳的两条线信号进行减法处理,因此搅扰信号会被根本抵消。也便是说,一个差分放大器的输入有用信号起伏只需要几毫伏,但是它却可以对一个高达几伏特的共模信号无动于衷。
