G5-M-V2.0 PCBA(Vi57M) 摄像头主板
一、产品概述

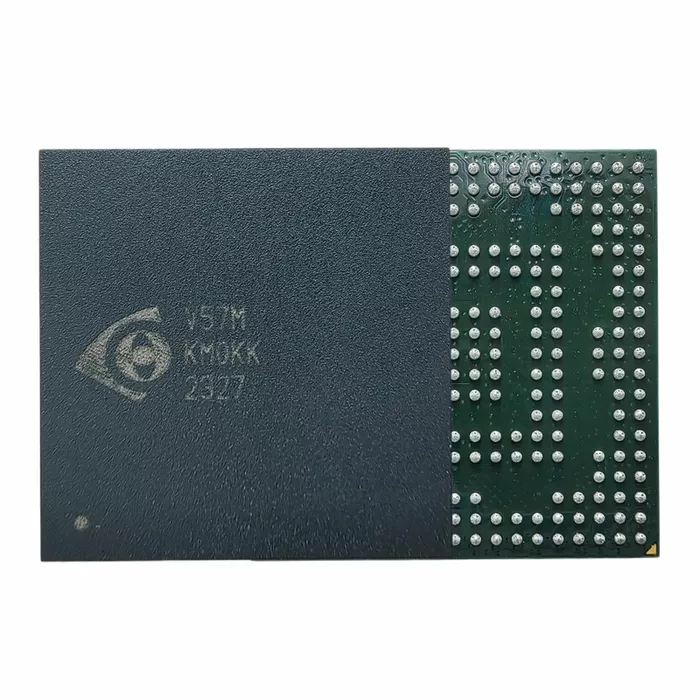

G5摄像头主板搭载 iCatch Vi57M 摄像头芯片，内置 2GB DDR3，最高支持4K@30FPS、2.7K@60FPS、1080P@120FPS 的 H.264编码的视频。板载支持Type-C、TF存储卡、2个控制按键、模拟麦、蜂鸣器、电池供电等。可支持Wifi、显示屏、CVBS、镜头模组、Uart、I²C、SPI、PWM、MIC、DC直流供电、ADC五向按键等扩展接口。板框尺寸为 38*38mm 。广泛应用于4K运动相机、迷你DV、航拍无人机摄像头、可穿戴摄像头设备、usb摄像头、工作记录仪等视频摄像产品。
二、规格参数
2.1 硬件规格
| 项目 | 参数说明 | 项目 | 参数说明 |
| 产品名称 | G5-M-V2.0 PCBA（Vi57M） | 规格型号 | G5-M-V2.0 PCBA |
| 硬件版本 | G5-M-V2.0 | 主控芯片(DSP) | iCatch Vi57M |
| Sensor接口 | MIPI | 电池电压 | 7.4-7.7V高压锂电池 |
| 硬件版本 | 外置TF卡，支持8G~512G class 10及以上卡，推荐使用U3 | Type-C接口 | Type-C USB 5V；连电脑U盘模式；连电脑PCCAM（摄像头）模式；USB2.0 Type-C接口； USB3.0 Type-C接口 |
| 指示灯类型 | 三色灯（红灯、绿灯、蓝灯） | 按键类型 | 电源键(A键)、OK键（B键） |
| 工作温度 | -10-+60°C（不含外壳） | 储存温度 | -20-+80°C |
| 湿度Humidity | 20%-80% | PCB尺寸 | 38*38MM |
| PCB螺丝孔间距 | 外（34MM*4个），内（28MM*2个） | PCB螺丝孔直径 | 2MM |
| 板载搭配方式 | 方式一：G5-M-V2.0 主板+ Sensor模组 方式二：G5-M-V2.0 主板+ Sensor模组+ G1-W-V6.3 wifi板 | ||
| 可支持的图像传感器(Sensor) | ①Sony IMX586（48M） ②Sony IMX577（12M） | ||
| 扩展接口 | Wifi、显示屏、镜头模组、Uart*3、I²C、SPI、PWM、MIC、DC直流供电、ADC五向按键等 | ||
2.2 软件规格
| 项目 | 参数说明 |
| 视频分辨率 | 4K@24/25/30 fps 2.7K@24/25/30/48/50/60 fps 1080P@24/25/30/48/50/60/120 fps 720P@24/25/30/48/50/60/120/240 fps |
| 拍照分辨率 | 48M（8000x6000） 14M（4592x3056） 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） |
注意：实际的分辨率，根据搭配的sensor不同会有所不同，详细请参照相应的模组的规格书。
三、硬件接口功能说明
USB2.0 Type-C接口：
此接口支持USB标准的5V电源输入，可为主板供电，为电池（推荐7.4-7.7V电池）充电。连接电脑可直接读取TF卡内文件，当作U盘使用。还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配G1-USB串口调试板使用)。连电脑U盘模式：插入TF卡，USB的另一端连接电脑，默认开机后自动进入U盘模式。连电脑PCCAM模式：插入TF卡，USB的另一端连接电脑，开机后自动进入U盘模式，短按A键切换到PCCAM摄像头模式。（右键单击电脑“计算机”，在弹出的提示框中点击左键进入“管理”，“设备管理器”，可在“图像设备”中看到识别到相机的名称Wasintek camera 。打开摄像头工具“amcap.exe”，可以看到当前设备预览画面）。给电池充电：使用电源适配器（推荐5V2A）给电池充电，充电过程中红灯常亮，充满电绿灯常亮。USB2.0 接口保留保留了相机控制串口 UART3和相机调试串口 UART1（串口功能可搭配USB串口转接板使用）。
USB3.0 Type-C接口：
连接 USB3.0接口的电脑，可实现高速数据传输功能，极大地缩短了数据传输时间。同时也支持USB 5V电源供电、U盘模式、PCCAM模式等功能。
两个按键：
分别是电源键（A键）、确认键（B键），电源键控制开关机、切换模式，确认键控制拍照录像。
摄像头模组插座：
通过此接口可扩展多款MIPI Sensor，IR-CUT功能，LED补光灯*2组，串口UART2，电池电源输出等功能。
若个别摄像头模组仅支持接同轴线来使用的，需要额外搭配 G1-S-ZJB-V1.0 转接板转换成同轴座。这种搭配方式，方便用户灵活装配。
电池供电接口：
6.6V(低电关机）~8.8V，推荐使用7.4-7.7V高压高密度电池。
四、LED灯指示说明：
| 位置 | 颜色 | 开机 | 录像预览模式 | 录像时 | 拍照预览模式 | 拍照 |
功能指示灯 | 红灯 | 常亮 | 常亮 | 闪烁 | / | / |
绿灯 | / | / | / | 常亮 | 熄灭一下 | |
| 蓝灯 | / | / | / | / | / |
备注“/”表示指示灯不亮
注意：无插卡状态下，设备开机后，功能指示灯黄灯闪烁
五、按键使用说明：
| 类别 | 模式或状态 | 功能 |
| 电源键/模式键（A键） | 开关机 | 长按1秒开关机 |
| 待机 | 短按切换模式，即切换录像／拍照； | |
| 确认键/拍摄键（B键） | 待机 | 录像模式待机状态下，长按 3S 开启/关闭 WIFI 模式，默认为关闭 （需搭配 wifi 板使用情况下） 录像模式短按开始录制；拍照模式短按拍摄照片； |
| 关机 | 按住接USB进入烧录模式 | |
| 复位功能 | 待机或工作中 | 同时按电源键和拍摄键，设备断电关机 |
配件清单：
双通六角型铜柱M2*3.5（5PCS）
十字圆头螺丝M2*3（5PCS）
1.0间距4PIN电池接口线（1PCS）
（注意：按规格书接线，忽略线的颜色）
组装示意图：
▲（G5-M-V2.0 摄像头主板 + IMX586摄像头模组）
规格书下载：G5-M-V2.0 PCBA（Vi57M）主板规格书.pdf
