G1-IMX386 L751-B 摄像头模组 1200万像素 FPC摄像头模组
G1-IMX386 L751-B FPC摄像头模组
一、产品概述
G1-IMX386 L751-B FPC摄像头模组采用的 Sony IMX386 彩色图像传感器，是一种高性能的 CMOS 1/2.86”图像传感器，最高能以60fps 秒速度提供1200 万像素图像信号，像素点为 1.25μm x 1.25μm 。配合 G1 摄像头主板使用，使用板对板插座连接，可支持拍摄 12M 像素高清图像，最高可支持 4K@60fps(插值)、4K@30fps 视频拍摄。模组含FPC排线的尺寸为 101x17mm，模组尺寸为 12x8mm。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 产品名称 | G1-IMX386 L751-B FPC摄像头模组 | 硬件版本 | G1-IMX386-FPC-V2.0 |
| 图像传感器 | Sony IMX386（12M） | 传感器类型 | CMOS |
| 有效像素 | 1200万 | 像面大小 | 1/2.86" |
| 像素点大小 | 1.25*1.25um | EIS防抖 | 不支持，可定制 |
| 焦距 EFL | 3.81mm | 光圈(F/NO.) | 2.2±5% |
| 镜头TTL | 4mm | 材质 | 5P |
| 对角 FOV(D) | 78.1° | 水平 FOV(H) | 66.1° |
| 垂直 FOV(V) | 52° | 畸变 | <0.5% |
| 工作温度 | -10-+55°C | 储存温度 | -20-+60°C |
| FPC模组尺寸 | 101*17*5.3mm | 镜头模组尺寸 | 12*8*5.3mm |
| 视频分辨率 （搭配G1摄像头主板） | 4K@48/50/60fps（插值） 4K@24/25/30fps 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps | ||
| 拍照分辨率 （搭配G1摄像头主板） | 20M（5200x3900）(插值) 13M（4160x3120）(插值) 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||

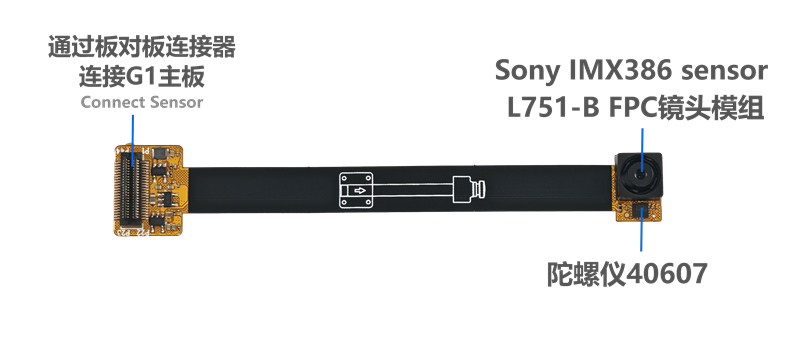

三、硬件接口功能说明
G1-IMX386 L751-B FPC摄像头模组连接 G1 摄像头主板。配合 G1 摄像头主板使用，可支持拍摄 12M 像素高清拍照，可达 4K@30FPS 的视频拍摄。

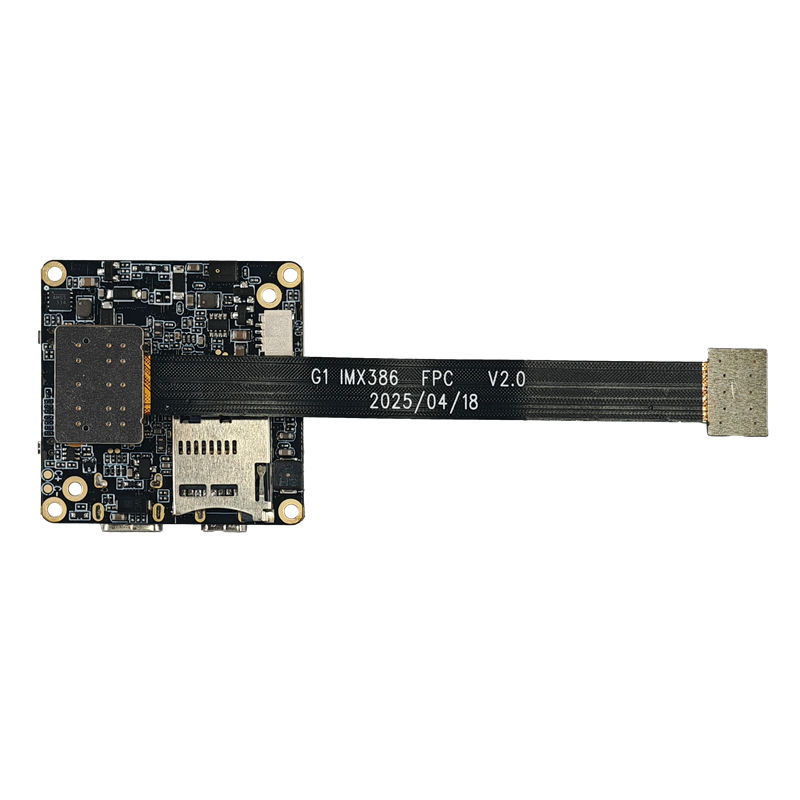

组装示意图：
▲（G1-M-V6.2 摄像头主板 + G1-IMX386 L751-B FPC摄像头模组）
规格书下载：G1-IMX386 L1326-B 小镜头摄像头模组 规格书.pdf
