G1-IMX283 C口镜头座模组 一英寸摄像头20MP摄像头模组
二维码
分享
Detail

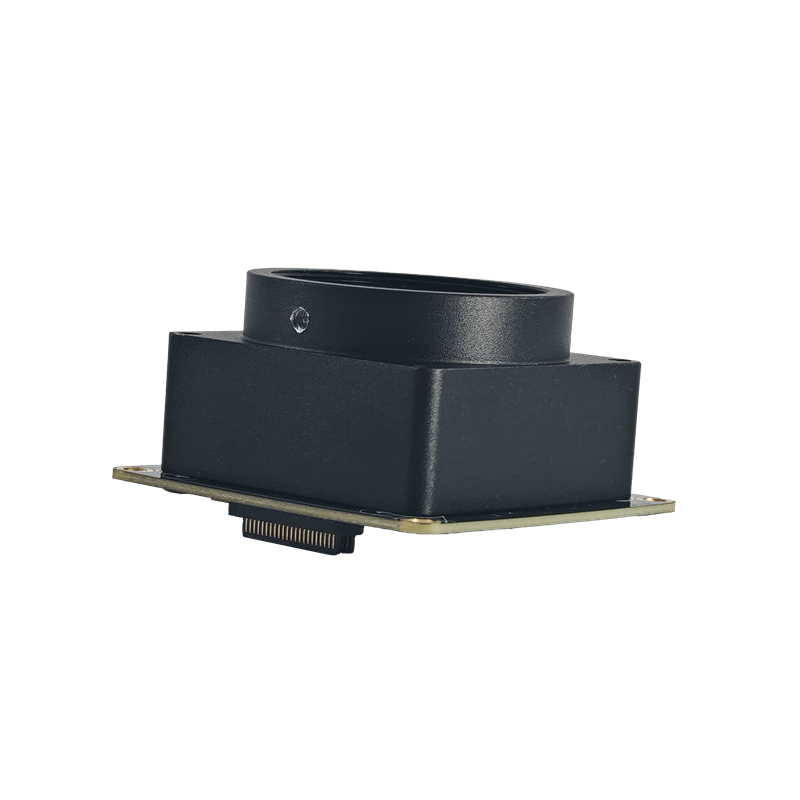

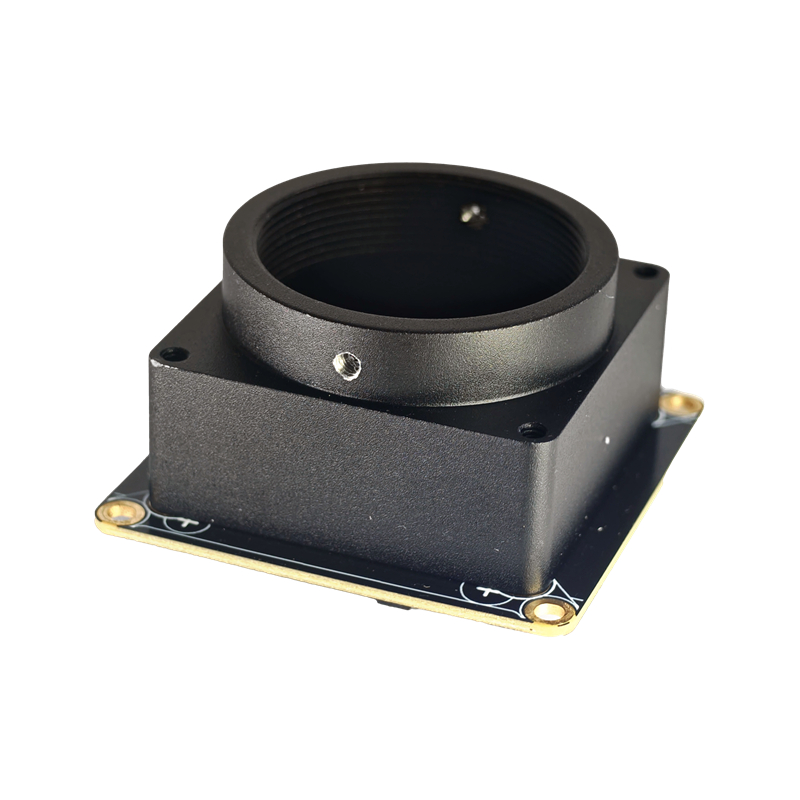

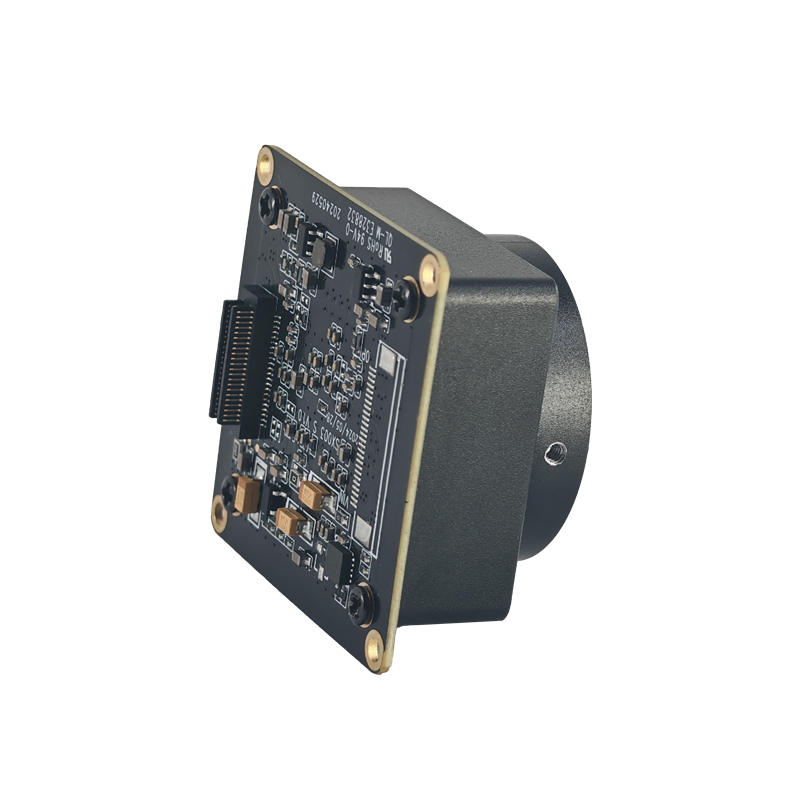

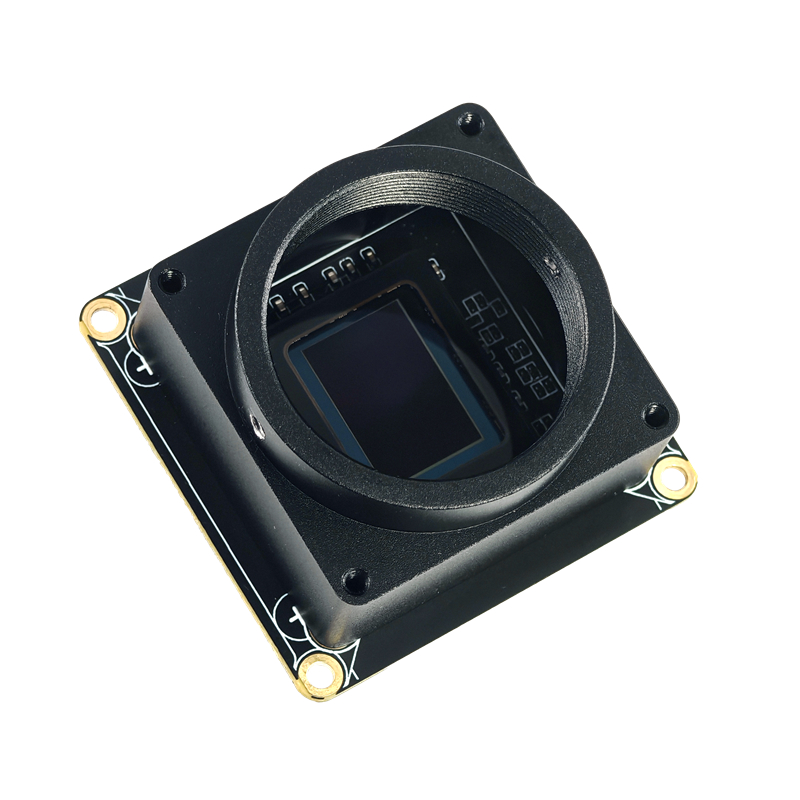

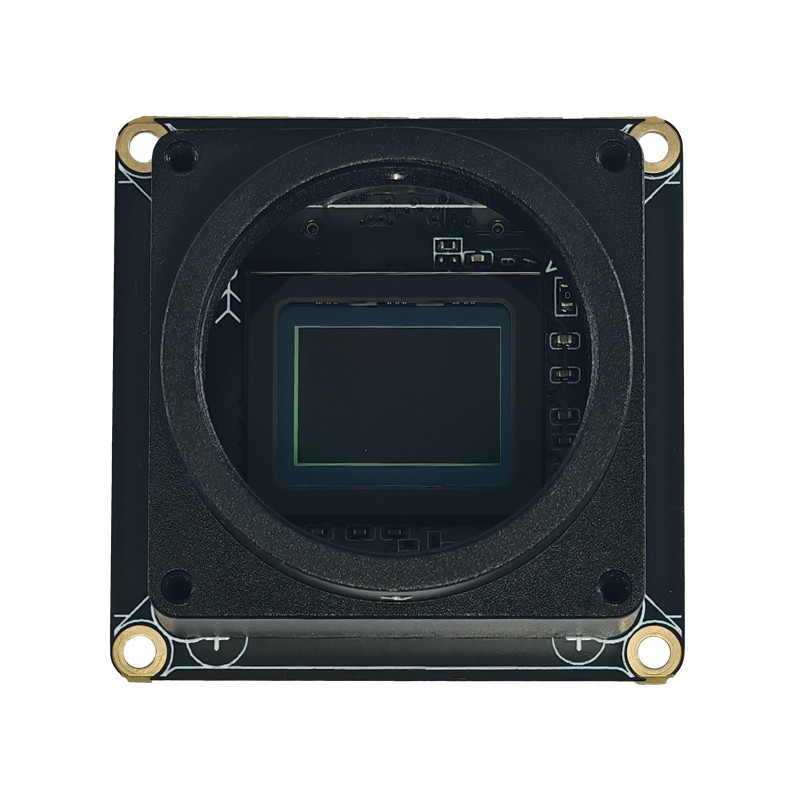

G1-IMX283 C口镜头座摄像头模组
一、产品概述
G1-IMX283 C口镜头座摄像头模组采用 SONY IMX283 高品质 CMOS Sensor，其对角线为 15.86mm（1英寸），像素点达到了 2.4*2.4μm，彩色方形像素陈列，有效像素为 2000 万。配合 G1 摄像头主板和C口镜头使用，使用板对板插座连接，可支持拍摄 20M 像素高清照片，最高可支持 4K@60FPS（插值）、4K@30FPS 视频拍摄。板框尺寸为 38*38mm，模组高度为24mm。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 产品名称 | G1-IMX283 C口镜头座摄像头模组 | 规格型号 | G1-IMX283-V1.0 |
| 图像传感器 | SONY IMX283（20M） | 传感器类型 | CMOS |
| 有效像素点 | 2000万 | 像面大小 | 1英寸 |
| 像素点大小 | 2.4*2.4um | EIS防抖 | 不支持，可定制 |
| 工作温度 | -10-+60°C | 储存温度 | -20-+80°C |
湿度Humidity | 20%-80% | PCB尺寸 | 38*38mm |
| 模组尺寸 | 38*38*24mm | PCB螺丝孔 | 间距:34*34mm(外),28*28mm(内) 直径:2mm |
视频分辨率 （搭配G1摄像头主板） | 4K@48/50/60fps（插值） 4K@24/25/30/fps 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps | ||
拍照分辨率 （搭配G1摄像头主板） | 20M（5200x3900） 13M（4160x3120） 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||
| 镜头接口 | C口 | ||
三、硬件接口功能说明

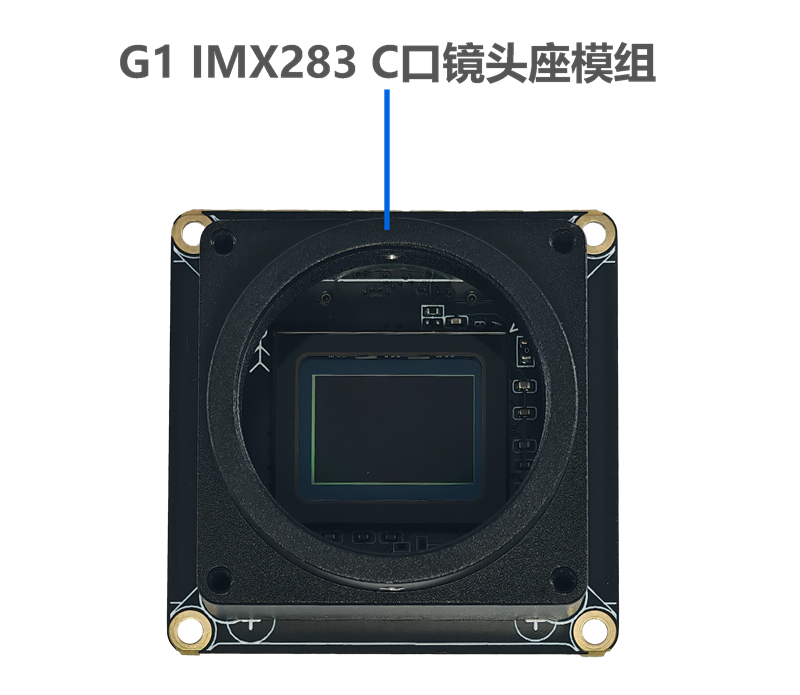

G1-IMX283 C口镜头座摄像头模组，配合 G1 摄像头主板和C口镜头使用，可支持拍摄 2000万像素高清照片，可达4K@30FPS 的视频拍摄。
组装示意图：

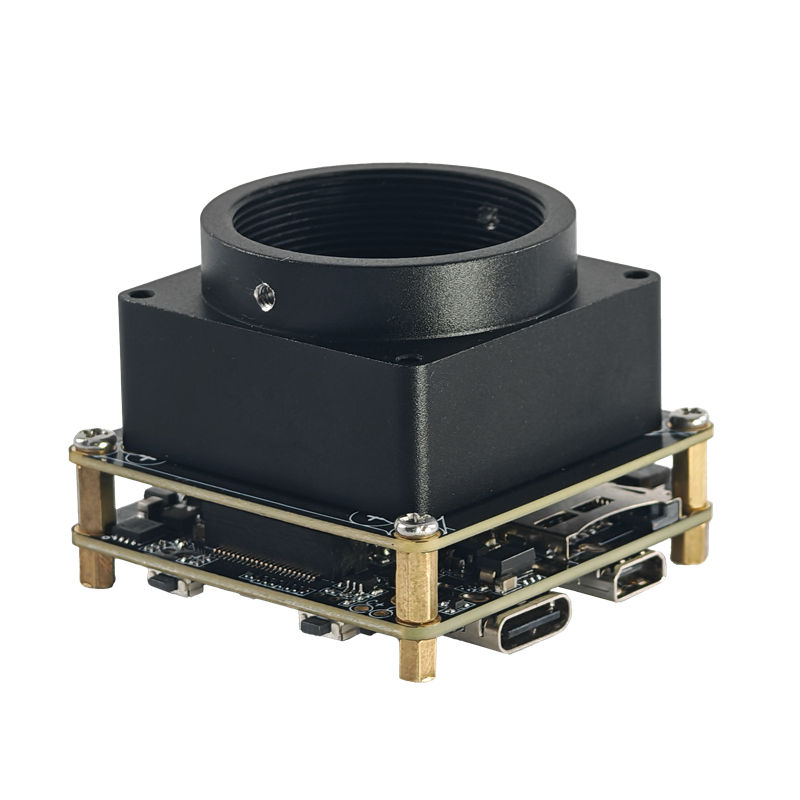

▲（G1-M-V6.2 摄像头主板 + G1-IMX283 C口镜头座摄像头模组）
规格书下载：G1-IMX283 C口镜头座摄像头模组规格书.pdf
