G1-N-V6.3 网口板(IP101GR网口芯片) 有线网络扩展板

二维码
SOC/DSP主控 IP101GR网口芯片
录像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1200万
音频 NAU8810
微信扫一扫咨询
产品详情

G1-N-V6.3 网口板(IP101GR 网口芯片)


一、产品概述


本产品搭载IP101GR网口芯片,支持扩展网口、PWM、串口、供电自动开机接口,预留MIPI接口。板框尺寸为38*38mm,必须配合本公司的指定摄像头主板使用,此产品不可单独独立工作。


摄像头模组网口板        摄像头模组网口板





二、规格参数


项目参数说明项目参数说明
产品名称G1-N-V6.3 PCBA(IP101GR网口芯片)规格型号G1-N-V6.3
硬件版本G1-N-V6.3网口芯片IP101GR
传输速率100M串口/UartRX3,TX3,GND
LED指示灯网络工作状态红色指示灯PWMPWM0,PWM1/Uart3_GND
ADC 按键

上、下、左、右、确认 5向 ADC按键

   Power 电源键

湿度20%-80%
工作温度-10-+60°C储存温度-20-+80°C
PCB 尺寸38*38MMPCB 螺丝孔间距34MM
PCB 螺丝孔直径2MM可扩展功能PWM0,PWM1/Uart3_GND




三、硬件接口功能说明

摄像头模组网口板

摄像头模组网口板


串口(Uart3)接口定义:

摄像头模组网口板


可通过此串口(Uart3)输入命令,对相机进行设置及控制等操作。



网口接口、供电接口定义:

摄像头模组网口板


搭配 G1 摄像头主板使用,该供电接口支持使用直流电源 9V~24V 之间供电,或是锂电池类型 8V~16.8V 供电,使相机自动开机。



PWM接口定义:

摄像头模组网口板


通过以上的接口引出了 PWM 功能接口,可以通过此接口控制相机模式切换、拍照、录像等功能。



ADC五向按键接口定义:


摄像头模组网口板


支持一路 ADC 按键接口,可接上、下、左、右、确认五个按键,支持外接按键,控制相机开机和关机。




配件清单:

阴阳六角型铜柱M2*3.5+3(5PCS)
1.0间距3PIN带钩单头线(2PCS)
1.0间距5PIN带钩单头线(1PCS)
1.0间距8PIN带钩单头线(1PCS)
(注意:按规格书接线,忽略线的颜色)

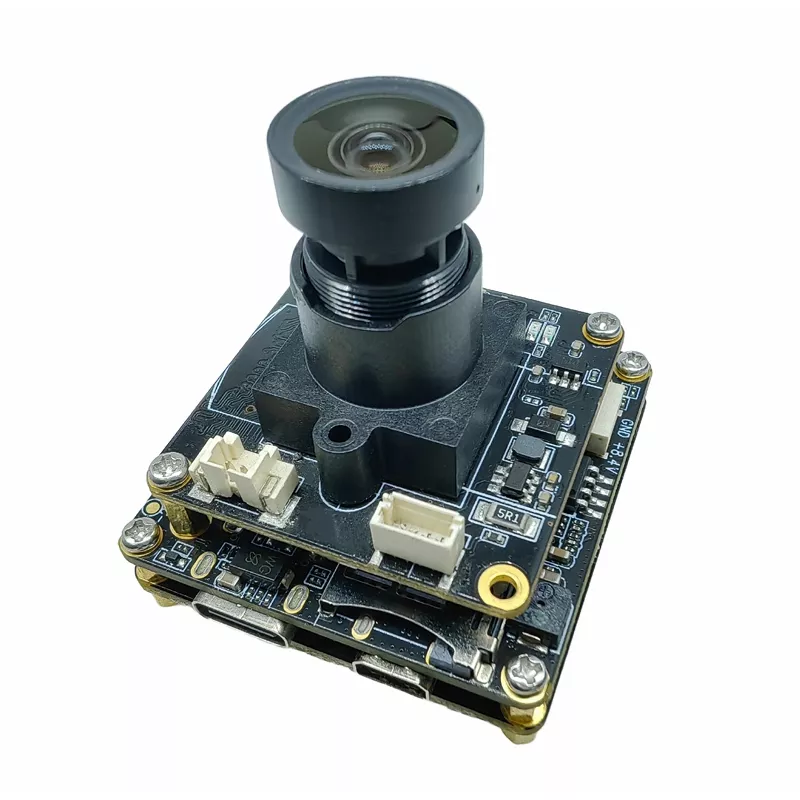

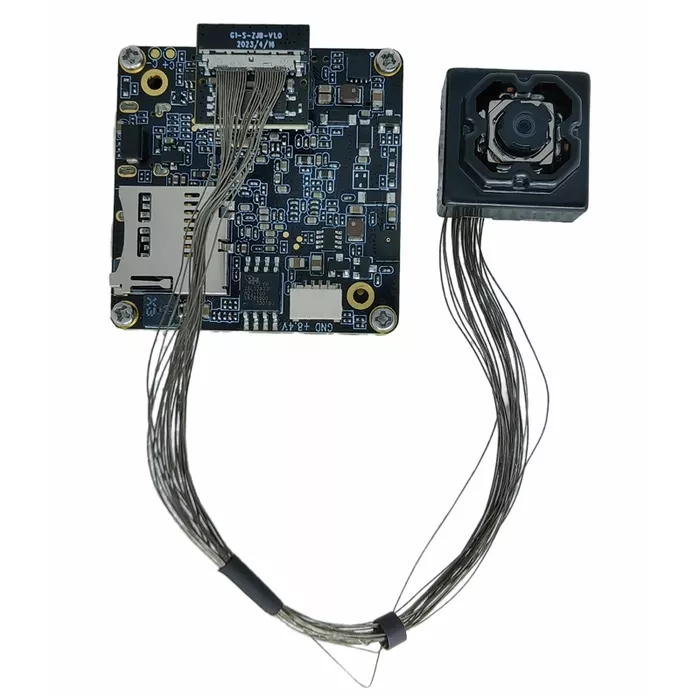

组装示意图:

摄像头模组

▲(G1-M-V6.2 摄像头主板 + IMX377 摄像头模组 + G1-N-V6.3 网口板)



规格书下载:G1-N-V6.3 网口板(IP101GR网口芯片) 规格书.pdf
