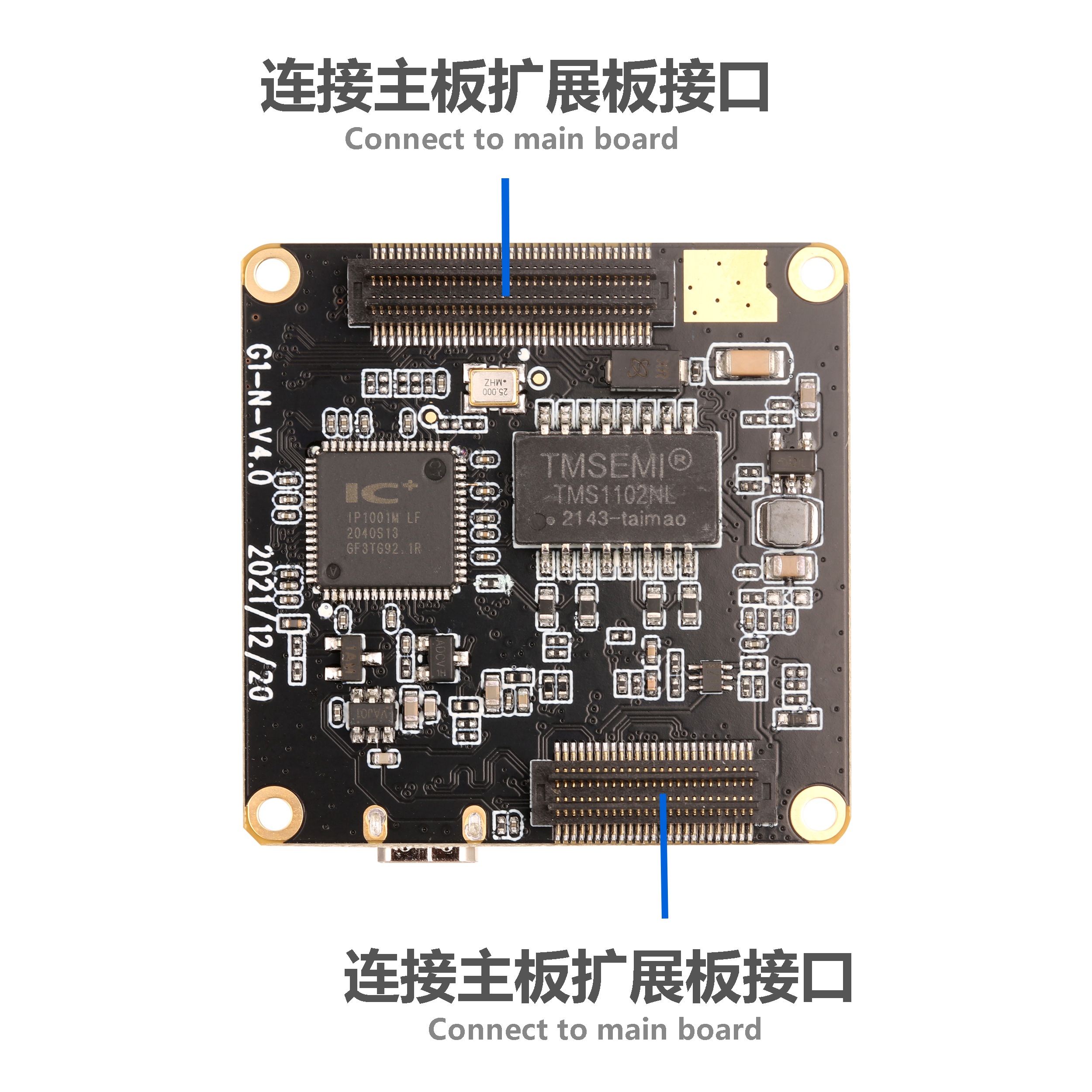

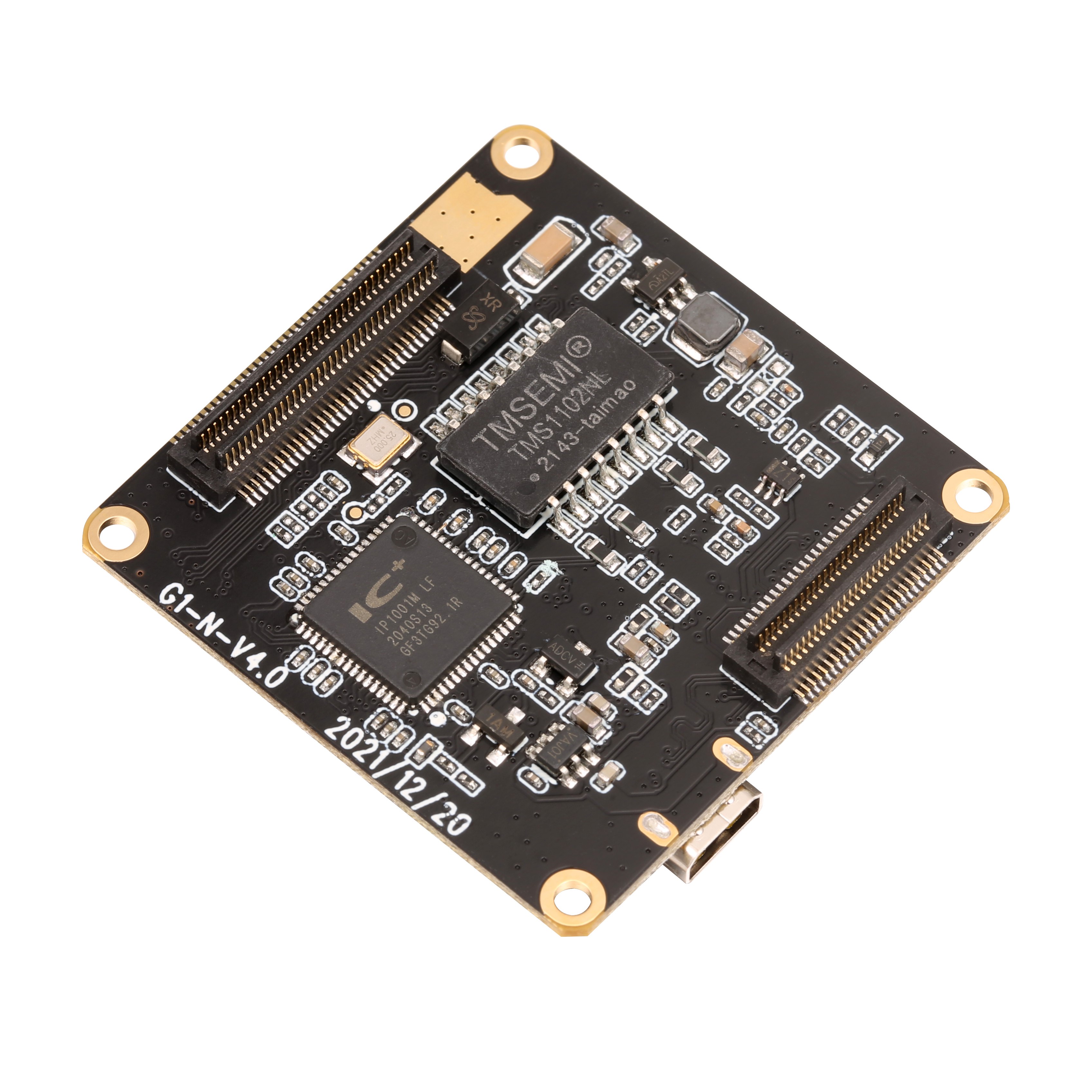

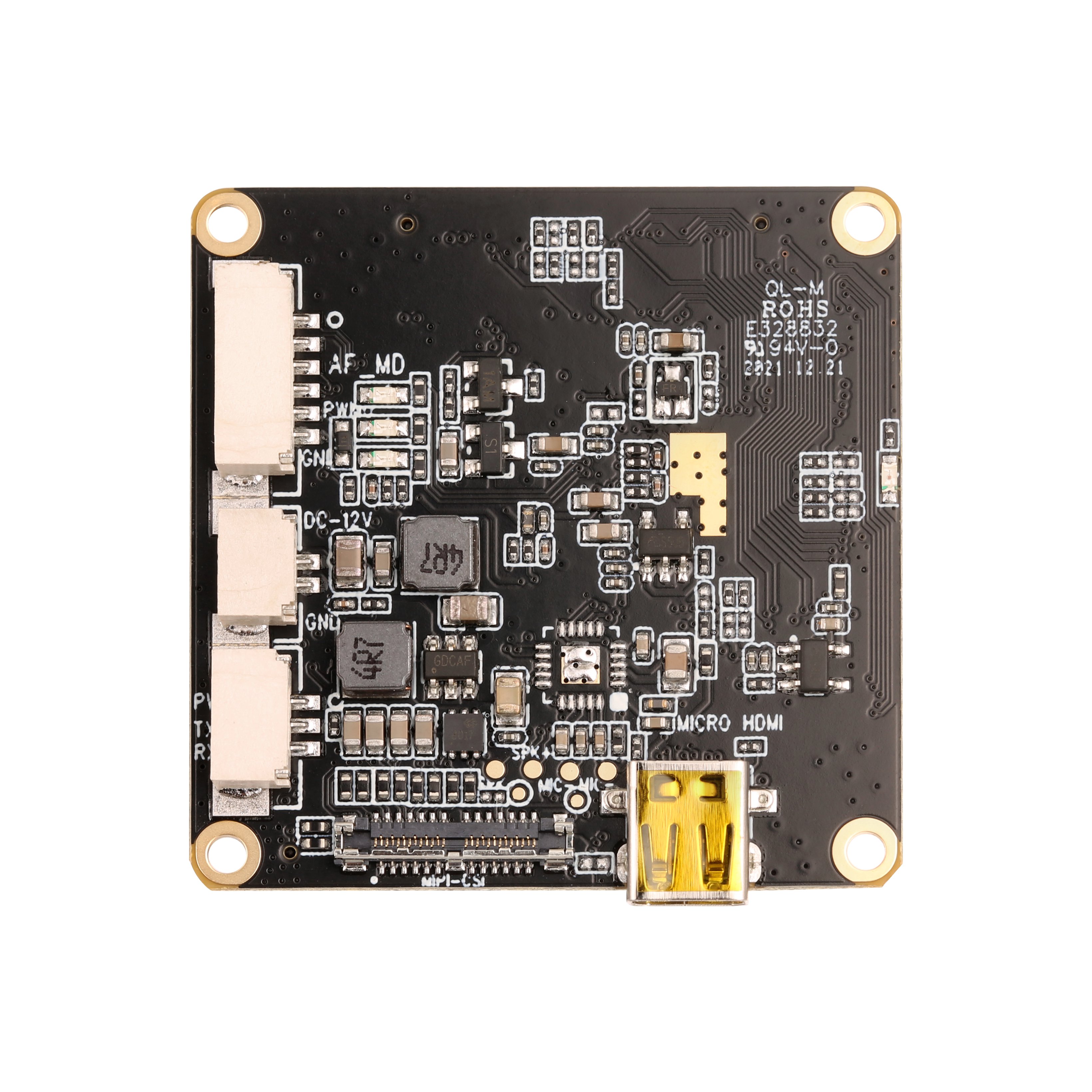

G1-N-V4.0 网口板(IP1001M网口芯片)
一、产品概述
本产品搭载IP1001M网口芯片,支持扩展网口接口,支持PWM、串口、喇叭、麦克风等接口。板框尺寸为38*38mm,必须配合本公司的指定摄像头主板使用,此产品不可单独独立工作。
二、规格参数
项目 | 参数说明 | 项目 | 参数说明 |
产品名称 | G1-N-V4.0 PCBA(IP1001M网口芯片) | 规格型号 | G1-N-V4.0 |
硬件版本 | G1-N-V4.0 | 网口芯片 | IP1001M |
传输速率 | 100M | 串口/Uart | RX3,TX3,GND |
LED指示灯 | 网络工作状态红色指示灯 | PWM | PWM0,PWM1 |
三、硬件接口功能说明
网口接口定义:
网口板供电接口定义:
注意:搭配G1主板使用,除云台模组的其它型号相机,该接口支持 5V~12V 之间供电,使相机自动开机。
特别注意:搭配G1主板使用,使用云台模组相机时,主板电池端接口必须供电(6.6(低电临 界值)V~8.8V 之间),在使用另一路给网口板 2Pin 供电(5.5V~8V 之间),可使云台相机自动开机。
串口(Uart3)接口定义:
配件清单:
阴阳圆型铜柱M2*6+3(5PCS)
1.25间距6PIN单头线(1PCS)
1.25间距3PIN单头线(1PCS)
1.25间距2PIN单头线(1PCS)
(注意:按规格书接线,忽略线的颜色)
组装示意图:
▲(G1-M-V3.0 摄像头主板 + IMX377 摄像头模组 + G1-N-V4.0 网口板)
规格书下载:G1-N-V4.0 网口板(IP1001M网口芯片) 规格书.pdf
